DC AFCI कॉम्बाइनर बॉक्स 12 मध्ये 1 बाहेर

1500 V DC AFCI कॉम्बाइनर बॉक्स 12 मध्ये 1, चीनने पुरवला निर्माता Zhejiang Soutya New Energy LLC, 1500 V DC आहे युटिलिटी-स्केल फोटोव्होल्टाइक्ससाठी बांधलेले आर्क-फॉल्ट-प्रोटेक्टेड एग्रीगेशन युनिट. पावडर-लेपित, यूव्ही-स्थिर ॲल्युमिनियम मिश्र धातुपासून कास्ट करा आणि IP65 वर सीलबंद करा किनार्यावरील मीठ फवारणी आणि वाळवंटातील वाळूच्या वादळांशिवाय तटबंदी सहन करते गंज किंवा पाणी प्रवेश. अंतर्गत, बारा डीसी पीव्ही फ्यूज वैयक्तिक देतात स्ट्रिंग ओव्हर-करंट संरक्षण, तर थर्मल-चुंबकीय मोल्ड-केस सर्किट-ब्रेकर (MCCB) 250 A रेटेड शॉर्ट-सर्किट आणि ओव्हरलोड प्रदान करते अलगाव DC संपर्ककर्ता इन्व्हर्टर किंवा SCADA वरून रिमोट शटडाउन करण्याची परवानगी देतो खोली, आणि ट्विन क्लास II SPDs (±/PE) क्लॅम्प प्रेरित लाइटनिंग सर्जेस. अ इंटिग्रेटेड मॉनिटरिंग कंट्रोल युनिट (MCU) प्रत्येक स्ट्रिंग ते बारा नमुने हॉल-इफेक्ट करंट सेन्सर्स, दोन व्होल्टेज सेन्सर आणि दोन एनटीसी तापमान प्रोब, रिअल-टाइम पॉवर तुलना सक्षम करणे, आर्क-फॉल्ट शोधणे आणि 50 ms च्या आत जलद-संपर्क उघडणे. सर्व डेटा एका वेगळ्या द्वारे निर्यात केला जातो मॉडबस-आरटीयू प्रोटोकॉलसह RS485 इंटरफेस आणि फ्रंट एलईडी/एलसीडी डिस्प्ले देते स्थानिक अलार्म कोड आणि स्ट्रिंग-करंट हिस्टोग्राम. फॅक्टरी वायर्ड पॉझिटिव्ह, नकारात्मक आणि PE बसबार विश्वसनीय ग्राउंडिंग सातत्य राखतात, ज्यामुळे मोठ्या PV साठी एक आवश्यक स्मार्ट-आयसोलेशन, संरक्षण आणि डेटा-हब बॉक्स 12 × 20 A इनपुट पर्यंतचे उप-अरे.

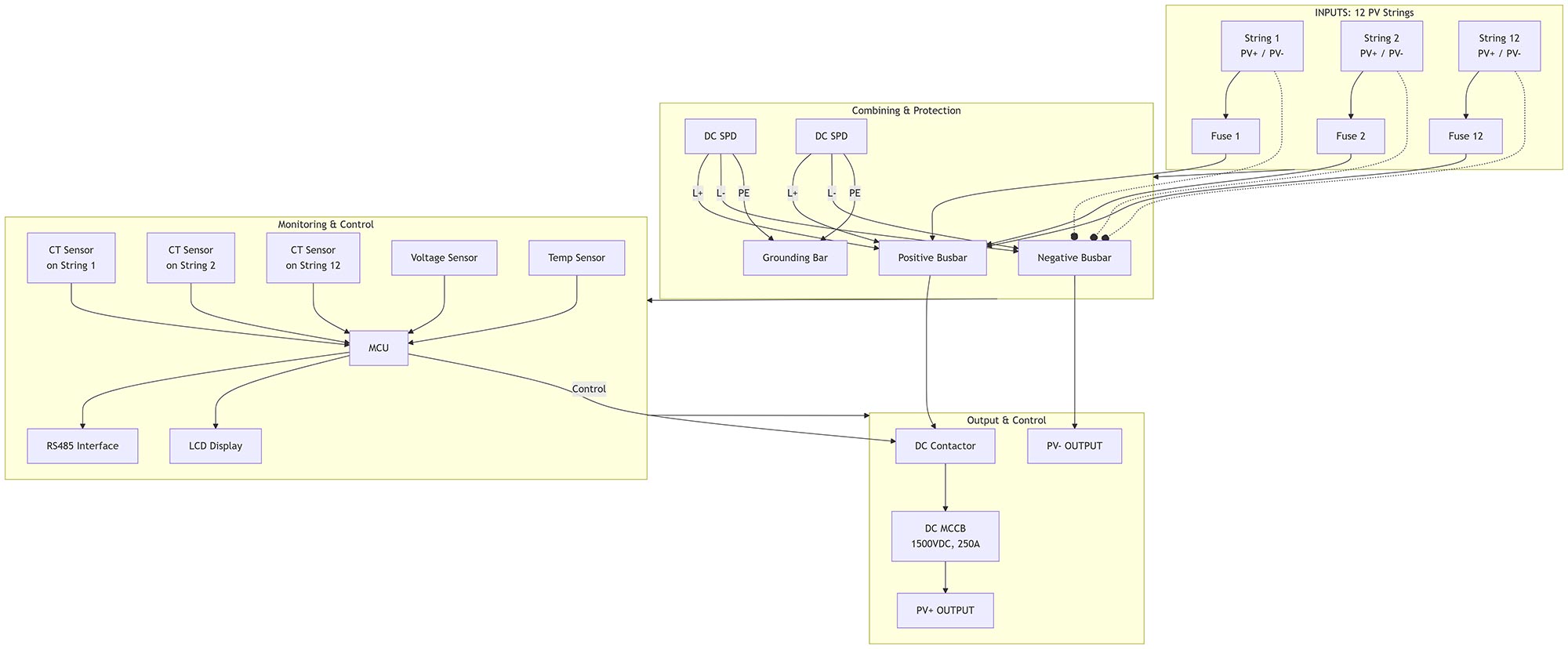

वायरिंग आकृती

अनुप्रयोग परिस्थिती

युटिलिटी-स्केल पीव्ही फील्ड – स्मार्ट सब-ॲरे हब

ट्रॅकर पंक्तींमध्ये प्लिंथ-माउंट केलेले, बॉक्स बारा 1500 V स्ट्रिंग विलीन करतो एकल 250 A homerun मध्ये. वैयक्तिक पीव्ही फ्यूज दोषपूर्ण तारांना वेगळे करतात तर मोल्ड केस सर्किट ब्रेकर शॉर्ट-सर्किट आणि ओव्हरलोड प्रदान करतो संरक्षण डीसी कॉन्टॅक्टरकडून जलद-शटडाउन सिग्नल प्राप्त होतो इन्व्हर्टर किंवा SCADA, 50 ms च्या आत ॲरे उघडत आहे. ट्विन एसपीडी क्लॅम्प लाइटनिंग लाँग डीसी रन आणि एमसीयू, 12 हॉल सीटींनी भरलेले, फ्लॅग आर्क-फॉल्टवर स्वाक्षऱ्या आणि असंतुलन ट्रेंड RS485 द्वारे नियंत्रण कक्षाला, भाड्याने उत्पादन कमी होण्याआधी देखभाल कर्मचारी अयशस्वी मॉड्यूल शोधतात.

मोठे व्यावसायिक छप्पर – मल्टी-MPPT एकत्रीकरण बिंदू

विस्तीर्ण सपाट छतावर स्टीलच्या ट्रेवर बॅलास्ट केलेले, संलग्नक फीड अ केंद्रीय 250 kW इन्व्हर्टर. व्होल्टेज आणि तापमान सेन्सर ट्रॅक स्ट्रिंग आरोग्य; एलसीडी रिअल-टाइम वर्तमान हिस्टोग्राम दर्शविते जेणेकरून सुविधा व्यवस्थापक करू शकतात झाकण न उघडता MPPT कामगिरीची तुलना करा. IP65 ॲल्युमिनियम 55 ला प्रतिकार करते °C छतावरील उष्णता आणि ड्रायव्हिंग पाऊस, तर कॉन्टॅक्टर रिमोट शटडाउनला परवानगी देतो छतावरील हस्तक्षेपादरम्यान अग्निशामक सुरक्षेसाठी.

ॲग्रो-व्होल्टेइक कॅनोपी - एलिव्हेटेड ट्रॅकर कॉम्बाइनर

पीक ओळींवरील तोरण बीमवर निलंबित केलेले, युनिट सिंचन सहन करते धुके आणि अमोनिया वाष्प. MCCB लांब केबलमधून गर्दीत हाताळते सूर्योदयाच्या वेळी ट्रॅकर्स रीस्टार्ट झाल्यावर कॅपेसिटन्स; आत तापमान सेन्सर्स बॉक्स आणि बसबार अलार्मवर जर एनक्लोजरची उष्णता 20 K पेक्षा जास्त असेल, ट्रिगर होईल कमी पॉवर मोड. आर्क-फॉल्ट डिटेक्शन करू शकतील अशा मालिका आर्क्सला प्रतिबंध करते कोरडी पर्णसंभार प्रज्वलित करा आणि सीलबंद ॲल्युमिनियम घर धूळ आणि कीटक ठेवते थेट भागांच्या बाहेर.

इंडस्ट्रियल मायक्रो-ग्रिड यार्ड – DC-कपल्ड स्टोरेज फ्रंट-एंड

बॅटरी कंटेनर्सच्या बाजूला मजला-निश्चित, कंबाईनर 12 तार एकत्र करतो 1500 V DC बसमध्ये PCS चार्जर खायला. वर्तमान सेन्सर हे सत्यापित करतात प्रत्येक स्ट्रिंग चार्ज सायकलमध्ये समान योगदान देते; विचलन 5% पेक्षा जास्त असल्यास एमसीयू कमकुवत स्ट्रिंग समान करण्यासाठी किंवा वेगळे करण्यासाठी EMS ला सिग्नल देते. एमसीसीबी आणि कॉन्टॅक्टर सुरक्षित बॅटरी देखभालीसाठी ड्युअल-पॉइंट आयसोलेशन प्रदान करते, तर SPDs संवेदनशील IGBT स्टॅकचे वीज-प्रेरित स्पाइकपासून संरक्षण करतात.
