पीव्ही मॉनिटरिंग बॉक्स

चीन उत्पादक Zhejiang Soutya New Energy LLC ने पुरवलेल्या SYCM7 PV मॉनिटरिंग बॉक्स IP65 एन्क्लोजरमध्ये फोटोव्होल्टेइक आणि एनर्जी स्टोरेज सिस्टम मॉनिटरिंग मॅनेजमेंट प्लॅटफॉर्मसाठी समर्पित डेटा कलेक्टर. ते सक्षम करते इंटरफेस एकत्रीकरण, प्रोटोकॉल रूपांतरण, डेटा संकलन, डेटा संचयन, केंद्रीकृत निरीक्षण आणि केंद्रीकृत फोटोव्होल्टेइक आणि ऊर्जा स्टोरेज सिस्टममधील विविध उपकरणांसाठी देखभाल.

नेटवर्किंग ऍप्लिकेशन्स

फोटोव्होल्टेइक आणि एनर्जी स्टोरेज सिस्टमसाठी लागू:

1.बिल्ट-इन WLAN द्वारे मोबाईल ॲपद्वारे जवळ-जवळ ऑपरेशनला समर्थन देते.
2.Rs485 द्वारे नेटवर्किंगला समर्थन देते:
- Huawei इनव्हर्टर, PID आणि इतर उपकरणांशी कनेक्ट होते.
- तृतीय-पक्ष इन्व्हर्टर, पर्यावरण निरीक्षण साधने, बॉक्स सबस्टेशन (STS) आणि मीटर वापरून कनेक्ट करते मानक Modbus-RTU प्रोटोकॉल. - DL/T645 प्रोटोकॉल वापरून मीटरला जोडते.
- मानक IEC103 प्रोटोकॉल वापरून उपकरणांशी कनेक्ट होते.
3. इन्व्हर्टर, स्मार्ट एनर्जी स्टोरेज कंट्रोलर (स्मार्ट पीसीएस), बुद्धिमान कनेक्ट करण्यासाठी इथरनेटद्वारे नेटवर्किंगला समर्थन देते स्ट्रिंग एनर्जी स्टोरेज सिस्टम, MBUS CCO आणि STS.
4. MBUS संप्रेषणास समर्थन देणारे Huawei इनव्हर्टर आणि PID-PVBOX कनेक्ट करण्यासाठी MBUS नेटवर्किंगला समर्थन देते.
5.विश्वासार्ह प्रसारणासाठी ड्युअल-प्लेन रिडंडंट नेटवर्किंगला समर्थन देते.
6. व्यवस्थापन प्रणालीशी जोडणीचे समर्थन करते:
- वायर्ड किंवा वायरलेस नेटवर्कद्वारे मॉडबस-टीसीपी प्रोटोकॉल वापरून व्यवस्थापन प्रणाली किंवा तृतीय-पक्ष उपकरणांशी कनेक्ट होते.
- स्थानिक एरिया नेटवर्कमध्ये वायर्ड नेटवर्कद्वारे IEC104 प्रोटोकॉल वापरून व्यवस्थापन प्रणाली किंवा तृतीय-पक्ष उपकरणांशी कनेक्ट होते.
- वायर्ड नेटवर्कद्वारे GOOSE प्रोटोकॉल वापरून व्यवस्थापन प्रणाली किंवा तृतीय-पक्ष उपकरणांशी कनेक्ट होते.

टीप:
IEC104 प्रोटोकॉल वापरून व्यवस्थापन प्रणालीशी कनेक्ट करण्यासाठी 4G/3G/2G किंवा LTE खाजगी नेटवर्कद्वारे नेटवर्किंगला समर्थन देत नाही.

ठराविक नेटवर्किंग परिस्थिती

फायबर रिंग नेटवर्किंग, फायबर स्टार नेटवर्किंग आणि इथरनेट स्टार नेटवर्किंगला समर्थन देते.

1.फायबर रिंग नेटवर्किंग

टीप:
SmartLoggers चे बनलेले फायबर रिंग नेटवर्क 15 SmartLoggers पर्यंत कनेक्ट करू शकते, त्यापैकी प्रत्येक कनेक्ट करू शकतो इन्व्हर्टर, पर्यावरण निरीक्षण साधने, मीटर आणि इतर उपकरणे.
फायबर स्विचने मानक RSTP प्रोटोकॉलला समर्थन दिले पाहिजे आणि ते सक्षम केले पाहिजे. पेक्षा जास्त स्विचचे ब्रिज प्राधान्य सेट करा SmartLogger चे 0x8000 (शिफारस केलेले: 0x7000; मूल्य जितके कमी तितके ब्रिजचे प्राधान्य जास्त). कॉन्फिगरेशन RSTP आणि ब्रिज प्राधान्यासाठी पद्धत निर्मात्याशी सल्लामसलत केली पाहिजे. जर स्विच आरएसटीपीला समर्थन देत नसेल, तर फायबर रिंग नेटवर्क चेन किंवा स्टार टोपोलॉजीमध्ये रूपांतरित करणे आवश्यक आहे.
एकाधिक फायबर रिंग नेटवर्क इथरनेट स्विचद्वारे एकत्रित केले जाऊ शकतात आणि नंतर व्यवस्थापन प्रणालीशी कनेक्ट केले जाऊ शकतात.

2.फायबर किंवा इथरनेट स्टार नेटवर्किंग

टीप:
एकाधिक SmartLoggers इथरनेट स्विचद्वारे एकत्रित केले जाऊ शकतात आणि नंतर व्यवस्थापन प्रणालीशी कनेक्ट केले जाऊ शकतात.
फायबरद्वारे इथरनेट स्विचशी SmartLoggers कनेक्ट करताना, कमाल संवाद अंतर 12 किलोमीटर (सह पर्यायी 100 Mbps ऑप्टिकल मॉड्यूल) किंवा 10 किलोमीटर (पर्यायी 1 Gbps ऑप्टिकल मॉड्यूलसह); इथरनेट द्वारे कनेक्ट केल्यावर केबल, कमाल अंतर 100 मीटर आहे.
SmartLogger 4G/3G/2G आणि LTE खाजगी नेटवर्कसह वायरलेस नेटवर्किंगला समर्थन देते.

3.4G नेटवर्किंग

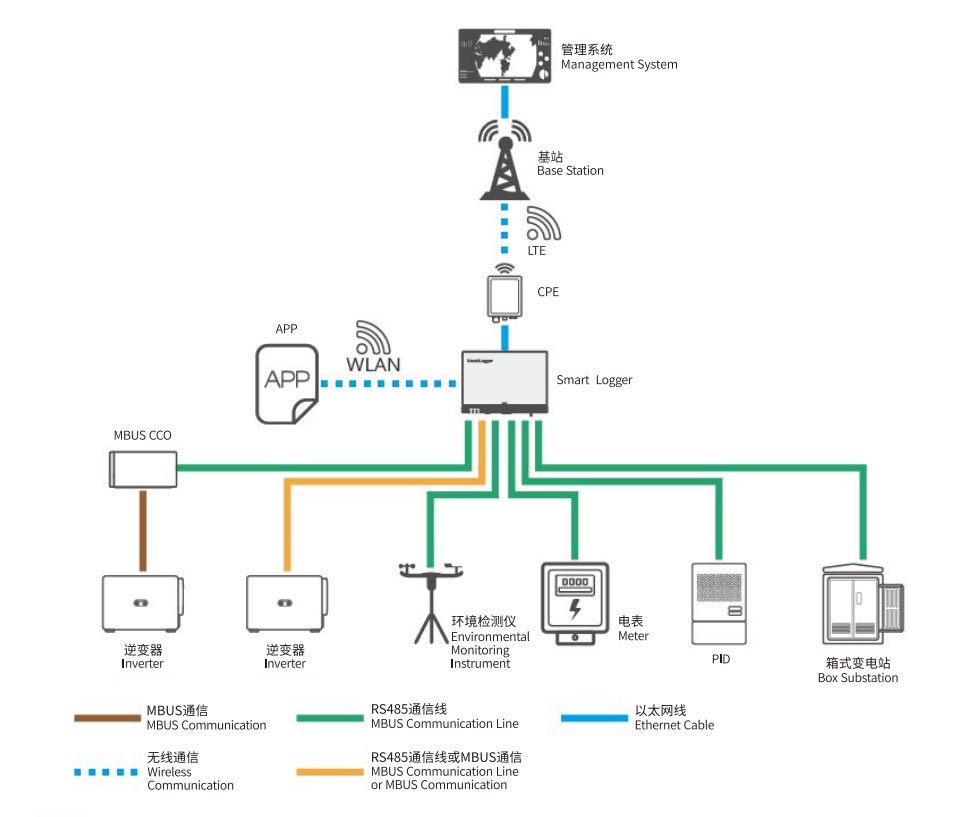

4.LTE खाजगी नेटवर्क नेटवर्किंग

टीप:
SmartLogger चे WAN पोर्ट POE मॉड्यूल आणि POE सर्जद्वारे CPE (ग्राहक-परिसर उपकरणे) शी कनेक्ट होते संरक्षक
SmartLogger चा IP पत्ता आणि CPE चा IP पत्ता एकाच सबनेटमध्ये सेट करणे आवश्यक आहे.
