स्वयंचलित रीक्लोजिंग मिनिएचर सर्किट ब्रेकर

ऑटोमॅटिक रीक्लोजिंग मिनिएचर सर्किट ब्रेकर चीन-आधारित पुरवतो निर्माता Zhejiang Soutya New Energy LLC. यात एक लघु सर्किट आहे मुख्य स्विच म्हणून ब्रेकर, अल्ट्रा-स्मॉल इंटेलिजेंटसह सुसज्ज मायक्रोप्रोसेसरसह इलेक्ट्रिकल ऑपरेटर. यात ओव्हरव्होल्टेजसाठी कार्ये आहेत, अंडरव्होल्टेज, व्होल्टेज कमी होणे आणि वेळ विलंब क्रिया, स्वयंचलित सह व्होल्टेज पुनर्प्राप्तीनंतर पुन्हा कनेक्शन. हे तांत्रिकतेचे पालन करते वितरित फोटोव्होल्टेइक ग्रिड-कनेक्ट सर्किट ब्रेकर्ससाठी तपशील: GB/T 10963.1, IEC/EN 60898-1, आणि Q/GDW 1972.

वैशिष्ट्यपूर्ण

शॉर्ट सर्किट संरक्षण
व्होल्टेज संरक्षणाची ओव्हर/खाली/तोटा
व्होल्टेज पुनर्प्राप्ती नंतर
10kA रेटेड ब्रेकिंग क्षमता
स्वयंचलित बंद होण्याची वेळ: 7s-10s

तांत्रिक मापदंड

ऑपरेटिंग वातावरण

उंची:≤2000m;
प्रतिष्ठापन श्रेणी:Ⅱ、Ⅲ;
स्थापना पद्धत: एम्बेडेड अनुलंब डीआयएन रेल माउंटिंग
प्रदूषणाची डिग्री: 2.

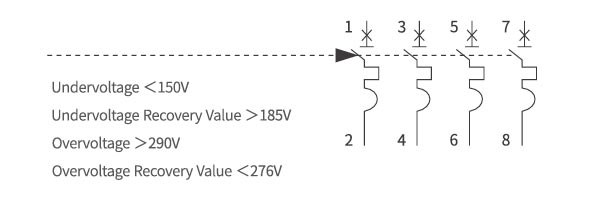

वायरिंग आकृती

स्वरूप आणि स्थापना परिमाणे

अनुप्रयोग परिस्थिती

1. रूफटॉप आणि C&I स्ट्रिंग PV सिस्टम्स

400 V/230 V, सिंगल-फेज किंवा थ्री-फेज निवासी आणि व्यावसायिक छप्पर ॲरे; AC जंक्शन बॉक्सच्या आत माउंट केले जाते जे स्ट्रिंगच्या दरम्यान बसते ओव्हरलोड, शॉर्ट-सर्किट आणि स्वयंचलित देण्यासाठी इन्व्हर्टर आणि युटिलिटी मीटर ग्रिड-व्होल्टेज पुनर्प्राप्तीनंतर पुन्हा बंद करणे.

2. ग्रिड-टाय इन्व्हर्टर एसी आउटपुट

5-15 kW वर मानक AC संरक्षक म्हणून इन्व्हर्टर OEM द्वारे फॅक्टरी-फिट केलेले सिंगल-फेज किंवा 10-30 किलोवॅट तीन-फेज मॉडेल; 10 kA ब्रेकिंग क्षमता कव्हर वितरण मंडळावर दिसणारा उच्च संभाव्य दोष प्रवाह.

3. वितरित-ऊर्जा मीटरिंग बोर्ड

द्वारे आवश्यक असलेल्या “PV मीटर बॉक्स” मध्ये मुख्य अलगाव/MCB साधन म्हणून वापरले जाते स्टेट-ग्रिड / चायना सदर्न पॉवर युटिलिटी मानके; अंडर-व्होल्टेज ट्रिप <150 V आणि ओव्हर-व्होल्टेज ट्रिप > 290 V स्वयंचलित डिस्कनेक्शनची हमी देते जेव्हा ग्रिड अँटी-आयलँडिंग विंडोच्या बाहेर वाहते.

4. कार-पोर्ट आणि ॲग्रीव्होल्टेइक स्ट्रिंग्स

आउटडोअर कंबाईनर खांब जेथे मॅन्युअल रीसेट गैरसोयीचे आहे; 20 000-सायकल यांत्रिक जीवन आणि -25 °C…+60 °C रेटिंग देखभाल-मुक्त, हंगामी परवानगी देते ऑपरेशन

5. लहान बॅटरी-आधारित स्टोरेज सिस्टम

AC-कपल्ड Li-ion किंवा LiFePO₄ रेट्रोफिट्स; ब्रेकर बॅटरी-इन्व्हर्टरवर उघडतो ओव्हर-करंट आणि बीएमएसने सामान्य व्होल्टेज सिग्नल केल्यावर पुन्हा बंद होते, काढून टाकते ग्राहक कॉल-आउट्स.

6. स्ट्रीट-लाइटिंग आणि EV-चार्जिंग कियोस्क

त्याच PV वरून 32 A/40 A लाइटिंग शाखा किंवा लेव्हल-2 चार्जर फीड करते सर्किट; कॉम्पॅक्ट 1P+N किंवा 3P+N 54 mm/90 mm फूटप्रिंट मौल्यवान एनक्लोजर वाचवते जागा

7. शेत आणि दूरसंचार निवारा वितरण

मोटर-चालित पंप किंवा टेलिकॉमसाठी अंडरव्होल्टेज संरक्षण प्रदान करते रेक्टिफायर्स जे ग्रामीण कमकुवत ग्रिड कोसळल्यावर बंद होणे आवश्यक आहे जेव्हा लाइन रिकव्हर होते >185 V तेव्हा स्वयंचलितपणे रीस्टार्ट होते.

8. पोर्टेबल पीव्ही स्किड आणि भाडे युनिट्स

सण किंवा बांधकाम साइटसाठी द्रुत-सेटअप भाड्याने जनरेटर; प्लग-अँड-प्ले रीक्लोजर प्रत्येक वेळी ग्रिड किंवा मॅन्युअल हस्तक्षेप टाळते genset hiccups.
