डीसी ड्रॉआउट-प्रकार आयसोलेटर स्विच

SYDSC-32 DC ड्रॉआउट-टाइप आयसोलेटर स्विच, चीन-आधारित निर्मात्याने पुरवले झेजियांग सौत्या न्यू एनर्जी एलएलसी, एक 1500 V DC, 32 एक रोटरी आयसोलेटर आहे डबल-ब्रेक, फिरणारे संपर्क जे जलद चाप नष्ट होण्याची खात्री देतात आणि उच्च विश्वसनीयता. 1200 A शॉर्ट-सर्किट मेक-प्रूफ रेटिंग आणि 8 सह mm संपर्क अंतर, ते सोलर कंबाईनरमध्ये सुरक्षित सर्किट अलगावसाठी डिझाइन केलेले आहे बॉक्स, बॅटरी स्ट्रिंग आणि एनर्जी-स्टोरेज सिस्टम.

वैशिष्ट्यपूर्ण

दुहेरी-संपर्क रोटरी कनेक्शन
IP66 संरक्षण
नॉन-पोलॅरिटी
शॉर्ट आर्क
ज्वालारोधी साहित्य

अनुप्रयोग परिस्थिती

1.PV कंबाईनर बॉक्सेस

स्ट्रिंग्स आणि इन्व्हर्टर दरम्यान आरोहित, रोटरी हँडल एकाच वेळी सकारात्मक आणि नकारात्मक कंडक्टर डिस्कनेक्ट करते; दुहेरी-ब्रेक संपर्क 1500 V DC चाप-मुक्त अलगाव प्रदान करा आणि इंस्टॉलर्सना दृश्यमान ब्रेक द्या सुरक्षित देखभालीसाठी आवश्यक.

2.बॅटरी एनर्जी स्टोरेज डीसी पॅनेल

बॅटरी-क्लस्टर बसबारवर स्थापित, आयसोलेटर व्यत्यय आणू शकतो बॅटरी-साइड डीसी एकाच, वेगवान गतीमध्ये; त्याचे 1200 एक शॉर्ट सर्किट मेक-प्रूफ रेटिंग आणीबाणीच्या काळात रिव्हर्स फॉल्ट करंट्सचा प्रतिकार करते बंद

3.फास्ट-चार्जिंग मूळव्याध

800 V फास्ट चार्जरच्या आत, 4-पोल आवृत्ती दोन स्वतंत्र वेगळे करते बॅटरी फीड्स. नॉन-ध्रुवीय डिझाइन द्विदिशांना समर्थन देते चार्जिंग/डिस्चार्जिंग, तर IP66 एन्क्लोजर दीर्घकालीन बाहेरची खात्री देते विश्वसनीयता

4.व्यावसायिक आणि उपयुक्तता-स्केल इन्व्हर्टर डीसी बाजू

जेव्हा इन्व्हर्टरला सेवा किंवा बदलण्याची आवश्यकता असते, तेव्हा SYDSC-32 स्पष्ट देते ब्रेक पॉइंट, टर्मिनलला चाप हानी रोखते आणि -40 °C ते ऑपरेट करते वाळवंट किंवा उंचावरील वनस्पतींसाठी +85 °C.

5.कंटेनराइज्ड स्टोरेज उप-युनिट्स

फ्यूज किंवा ब्रेकर्ससह क्लस्टर-स्तरीय देखभाल स्विच म्हणून वापरले जाते, हे दोन-स्टेज आयसोलेशन स्कीम तयार करते—फ्यूज प्लस आयसोलेटर—मर्यादित आउटेज व्याप्ती आणि एकूण प्रणाली उपलब्धता सुधारणे.

तांत्रिक मापदंड

वायरिंग पॅरामीटर्स

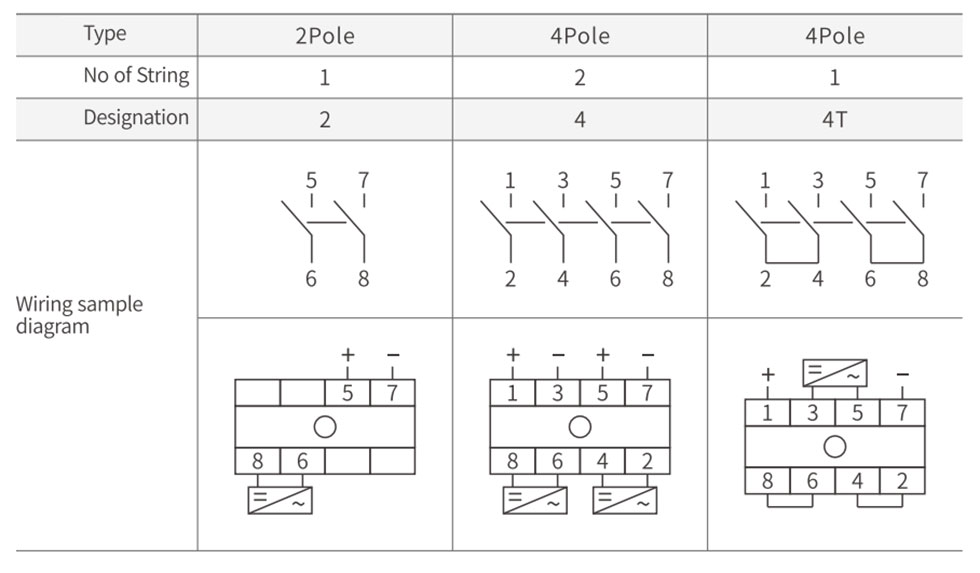

वायरिंग आकृती

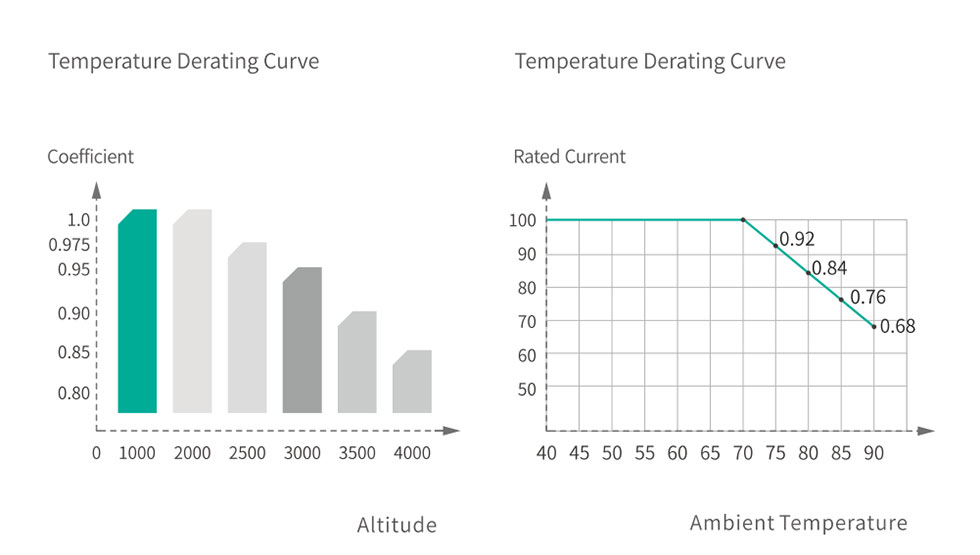

डेरेटिंग वक्र

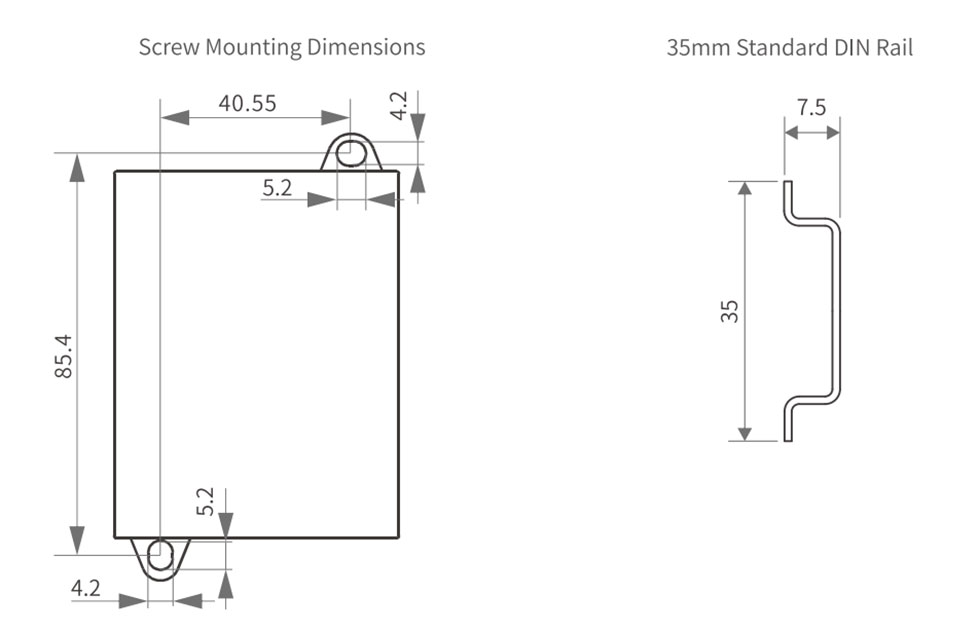

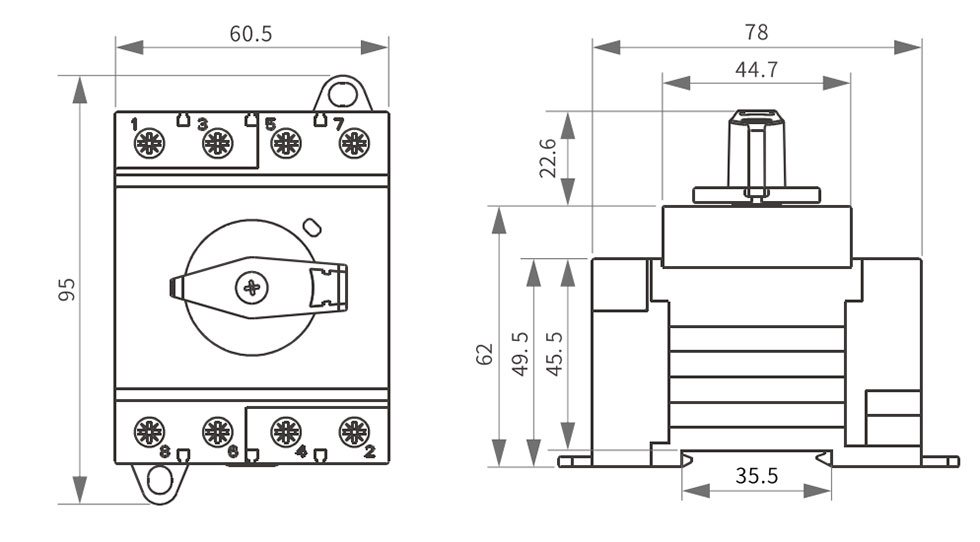

स्वरूप आणि स्थापना परिमाणे
