1000V DC कंबाईनर बॉक्स 2 इन 2 आउट आयसोलेटर प्रकार

1000V DC कंबाईनर बॉक्स 2 इन 2 आउट आयसोलेटर प्रकार, चीनने पुरवला निर्माता Zhejiang Soutya New Energy LLC, 1000 V DC PV कंबाईनर युनिट आहे अग्निरोधक पीसी संलग्नक आणि IP66 संरक्षण जे सुनिश्चित करते उच्च टिकाऊपणा आणि विश्वासार्ह बाह्य कार्यप्रदर्शन. डिव्हाइस समाकलित होते 2 DC सर्ज संरक्षणात्मक उपकरणे, 4 DC सह गंभीर सुरक्षा घटक फ्यूज होल्डर आणि 2 हेवी-ड्यूटी केज-प्रकार डीसी आयसोलेटर स्विच. आहे सर्वसमावेशक अलगाव संरक्षण, गळती संरक्षण वितरीत करण्यासाठी डिझाइन केलेले आणि ड्युअल-स्ट्रिंग फोटोव्होल्टेइक सिस्टममध्ये ग्राउंडिंग संरक्षण.

तांत्रिक मापदंड

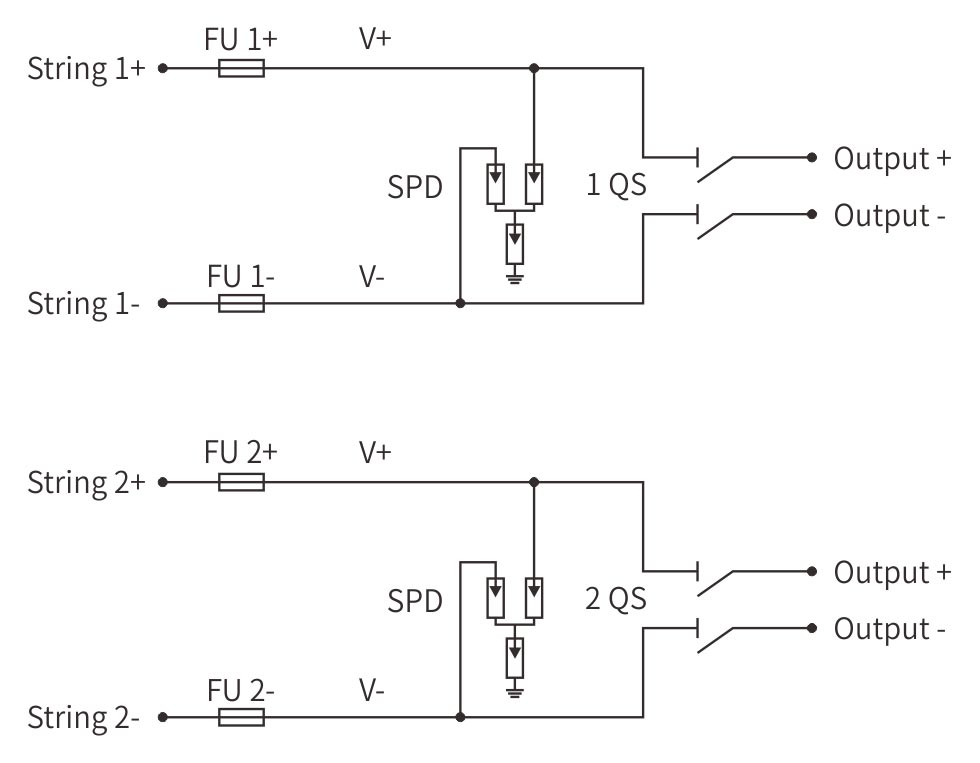

वायरिंग आकृती

अनुप्रयोग परिस्थिती

1. ड्युअल-इनपुट कमर्शियल रूफटॉप

दुकाने, कार्यालये आणि शोरूम ज्यांना दोन PV स्ट्रिंग ऑन हवे आहेत त्यांच्यासाठी उद्देशाने तयार केलेले एक छप्पर तरी आउटपुट वेगळे ठेवा. स्लिम 2-इन/2-आउट बॉक्स घसरतो बीम दरम्यान, जुळे आयसोलेटर सेकंदात लॉक-आउट दृश्यमानता देतात आणि वैयक्तिक SPD प्रत्येक स्ट्रिंगचे संरक्षण करतात-अतिरिक्त फ्यूज-धारकांची आवश्यकता नाही.

2.औद्योगिक दुहेरी-सर्किट फीड

फॅक्टरी पॅरापेट्सवर स्लाइड करते जेथे एक ॲरे लाइन चालू ठेवते आणि इतर नियंत्रण कक्षाचा बॅकअप घेतात. IP66 शेल धूळ आणि वॉश-डाउन कमी करते, दोन रोटरी आयसोलेटरने देखभाल कर्मचाऱ्यांना दोन्ही बाजूंना जिवंत राहू दिले संपूर्ण मजला बंद न करता.

3.फार्म "स्प्लिट-लोड" ॲरे

सर्किट A वरील वीज सिंचन पंपांना धान्याचे कोठार किंवा ग्रीनहाऊस गटरिंगवर बसते आणि सर्किट B वरील धान्य ड्रायर. प्रत्येक विलगकर्ता स्वतःच्या स्पष्ट आवरणाखाली बसतो, त्यामुळे शेतकरी हिवाळी सेवेसाठी पंप लूपला स्पर्श न करता डिस्कनेक्ट करू शकतात ड्रायर फीड.

4.सोलर-स्टोरेज हायब्रिड्स

बॅटरी झोपडीच्या भिंतीवर माउंट करा: हायब्रिड इन्व्हर्टरमध्ये 1 हेड इनपुट करा, इनपुट MPPT चार्जरला 2. ड्युअल आयसोलेटर सुरक्षित स्टोरेज-साइड लॉक-आउट करण्याची परवानगी देतात बॅटरी स्वॅप दरम्यान, आणि बिल्ट-इन सर्ज काउंटर रात्रभर वादळ असल्यास दर्शवतात दोन्ही पायाला मार.

5.रिमोट टेलिकॉम टॉवर्स

दोन स्लिमलाइन पॅनेलच्या मागे खांबावर क्लॅम्प्स अनावश्यक DC पुरवठा करतात रेडिओ आणि सेन्सर्ससाठी. अग्निरोधक पीसी बॉक्स हाताळते -40 °C रात्री आणि लखलखणारा सूर्य, आणि दोन आयसोलेटर टॉवर टेकला आधी दृश्यमान ब्रेक देतात ते चढतात.
