1000V DC कंबाईनर बॉक्स 4 इन 2 आउट आयसोलेटर प्रकार

1000V DC कंबाईनर बॉक्स 4 इन 2 आउट आयसोलेटर प्रकार, चीनने पुरवला निर्माता Zhejiang Soutya New Energy LLC, 1000 V DC PV कंबाईनर युनिट आहे अग्निरोधक पीसी संलग्नक आणि IP66 संरक्षण जे सुनिश्चित करते उच्च टिकाऊपणा आणि विश्वासार्ह बाह्य कार्यप्रदर्शन. डिव्हाइस समाकलित होते 2 DC सर्ज संरक्षणात्मक उपकरणे, 8 DC सह गंभीर सुरक्षा घटक फ्यूज होल्डर आणि 2 पिंजरा-प्रकार डीसी आयसोलेटर स्विच. यासाठी डिझाइन केलेले आहे सर्वसमावेशक अलगाव संरक्षण, गळती संरक्षण आणि ग्राउंडिंग प्रदान करते 4-स्ट्रिंग फोटोव्होल्टेइक सिस्टममध्ये संरक्षण.

तांत्रिक मापदंड

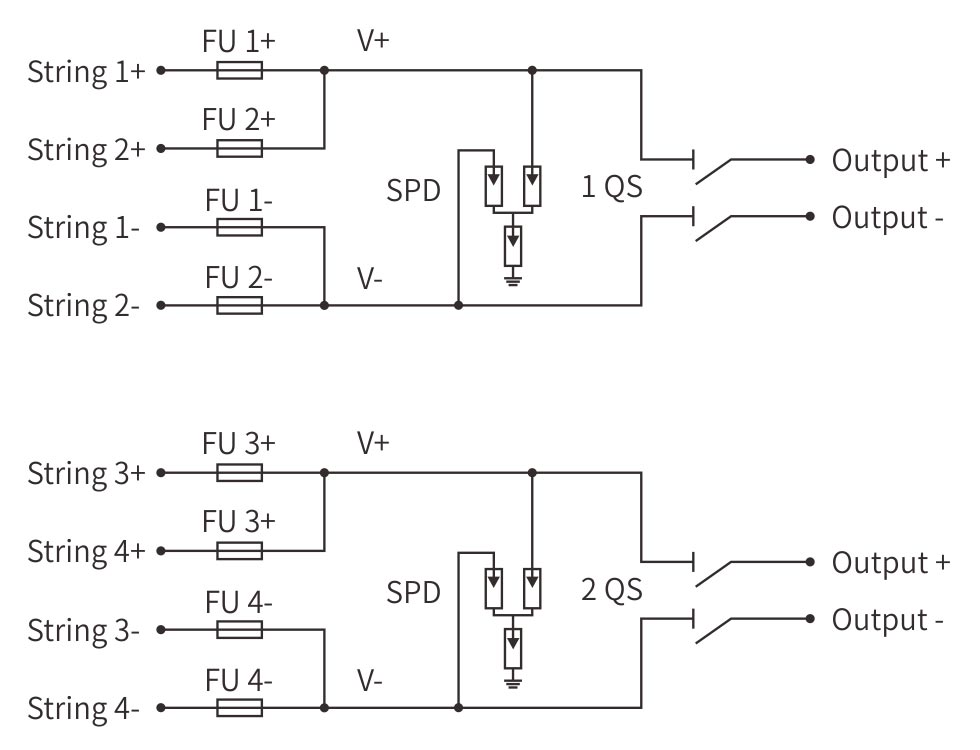

वायरिंग आकृती

अनुप्रयोग परिस्थिती

1.4-स्ट्रिंग व्यावसायिक छप्पर

चार PV स्ट्रिंग चालवणाऱ्या बिग-बॉक्स स्टोअर्स, वर्कशॉप्स आणि वेअरहाऊससाठी तयार केलेले रुंद छतांवर. बॉक्स त्यांना दोन स्वतंत्र आउटपुटमध्ये विलीन करतो, म्हणजे एक इन्व्हर्टर शॉप फ्लोअरला फीड करू शकतो तर दुसरा ऑफिस बॅकअप करतो. जुळे रोटरी आयसोलेटर काही सेकंदात लॉक-आउट देतात आणि IP66 धुळीचे वादळ ठेवते आणि रबरी नळी बाहेर.

2.Solar Farm Sub-Arrays

1-10 मेगावॅट सोलर फार्ममध्ये कंबाईनर टेबलवर स्लाइड करा. चार उप-ॲरे येतात, दोन होमरन केबल्स बाहेर जातात—प्रत्येक स्वतःचे आयसोलेटरसह—O&M क्रूला परवानगी देतात उर्वरित भागाला स्पर्श न करता स्ट्रिंग बदलण्यासाठी अर्धे फील्ड बंद करा. ड्युअल एसपीडी जवळपासच्या विजेच्या झटक्यांना गिळतात.

3.उच्च पॉवर शेती

कोठाराच्या भिंती किंवा पिव्होट-सिंचन केलेल्या शेतात क्लिप जेथे चार स्ट्रिंग पॉवर पंप आणि धान्य ड्रायर. प्रत्येक स्ट्रिंगमध्ये वैयक्तिक फ्यूज एकामध्ये ग्राउंड फॉल्ट थांबवतात संपूर्ण पीक पाणी पुरवठा मारून ओळ. UV-स्थिर IP66 शेल हसतो खत धूळ आणि दररोज वॉश-डाउनवर.

4.सोलर-स्टोरेज हायब्रिड्स

बॅटरी झोपडीवर आरोहित: चार तार आत, हायब्रीड इन्व्हर्टरला A आउटपुट, MPPT चार्जरला B आउटपुट करा. च्या वळणाने एकतर मार्ग वेगळा केला जाऊ शकतो त्याचे स्वतःचे हँडल, त्यामुळे टेक बॅटरी बदलू शकतात किंवा इन्व्हर्टर शिवाय रीबूट करू शकतात गंभीर भार गडद करणे.

5.रिमोट टेलिकॉम / ऑफ-ग्रिड स्टेशन्स

चार स्लिमलाइन पॅनेलच्या मागे खांबाला पट्ट्या जे रिडंडंट डीसी रिंग्ज देतात रेडिओ आणि सेन्सर्ससाठी. अग्निरोधक, IP66 एन्क्लोजर -40 °C टिकते रात्री आणि वाळवंटातील सूर्य, तर दोन आउटपुट पाय कॉम गियरला जिवंत ठेवतात जेव्हा एक बाजू सेवेसाठी खाली असते.
