20kW AC ऑप्टिकल स्टोरेज इंटिग्रेटेड बॉक्स

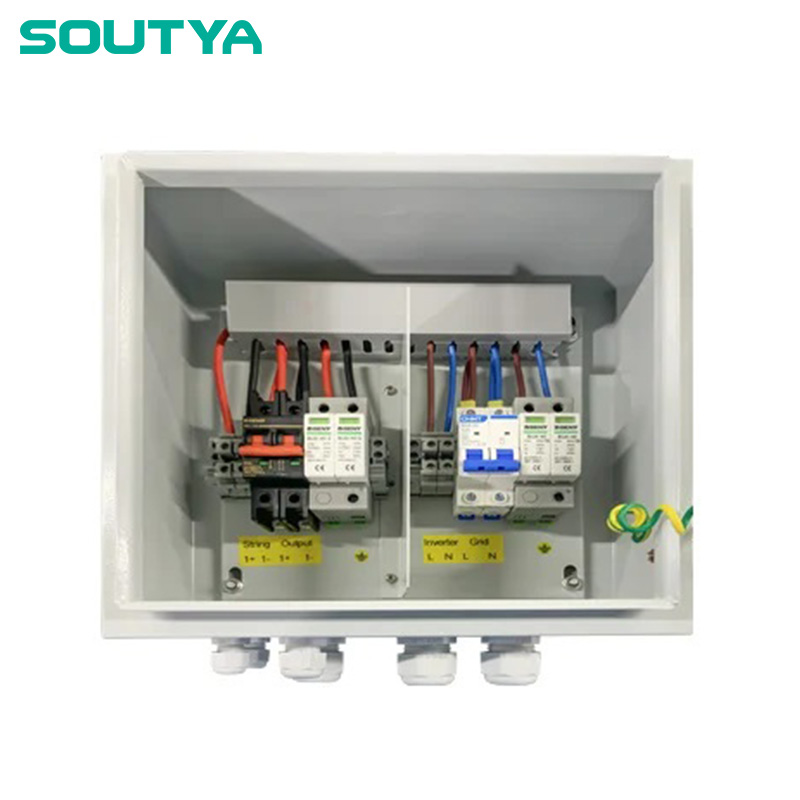

20kW AC ऑप्टिकल स्टोरेज इंटिग्रेटेड बॉक्स, चीन उत्पादकाने पुरवला आहे झेजियांग सौत्या न्यू एनर्जी एलएलसी, तीन-फेज फोटोव्होल्टेइक-बॅटरी-ग्रिड आहे UV-स्थिर पॉली कार्बोनेटसह बांधलेले संकरित वितरण युनिट टिकाऊ बाह्य माउंटिंगसाठी गृहनिर्माण आणि IP65-रेट केलेले सीलिंग. घेरणे तीन 600 व्ही डीसी सर्ज-संरक्षणात्मक उपकरणे आणि चार 2-पोल डीसी एकत्रित करते तीन PV ला ओव्हर-व्होल्टेज आणि लोड-ब्रेक संरक्षण देणारे ब्रेकर्स स्ट्रिंग्स प्लस एक बॅटरी स्ट्रिंग, तर फॅक्टरी-वायर्ड पॉझिटिव्ह, निगेटिव्ह आणि PE बसबार विश्वसनीय ग्राउंडिंग सातत्य सुनिश्चित करतात. 380/400 वर व्ही थ्री-फेज साइडमध्ये दोन 4-पोल एसी एमसीबी, एक 4-पोल 385 व्ही एसी एसपीडी, दोन ग्रिड/बेट स्विचिंगसाठी 4-पोल एसी कॉन्टॅक्टर्स आणि एक 4-पोल RCCB 40 A 30 mA प्रकार A, ज्वाला-प्रतिरोधकांच्या मागे डीआयएन रेलवर फॅक्टरी-माउंट केलेले सर्व विभाजन 20 kW थ्री-फेज पीव्ही-प्लस-बीईएसएस ऍप्लिकेशन्ससाठी इंजिनिअर केले आहे आवश्यक संयोजन, लाट प्रतिकारशक्ती, पृथ्वी-दोष संरक्षण आणि प्रदान करते एका लॉक करण्यायोग्य, वॉल-माउंट कॅबिनेटमध्ये मॅन्युअल अलगाव.

अनुप्रयोग परिस्थिती

1. व्यावसायिक छप्पर (15-30 kW)

20 kW थ्री-फेज रेटिंग मानक व्यावसायिक रूफटॉप ॲरेसह संरेखित होते; बॉक्स तीन PV स्ट्रिंग आणि एक बॅटरी स्ट्रिंग एका 380 V मध्ये एकत्र करतो आउटपुट, एकाधिक वॉल-माउंट ब्रेकर्स काढून टाकणे आणि वेग वाढवणे कमिशनिंग

2. कार-पोर्ट आणि कॅनोपी स्ट्रक्चर्स

त्याचे उथळ, IP65 वॉल-माउंट एनक्लोजर बोल्ट थेट स्टीलच्या बीमला, देतात पार्किंग निवारा PV, बॅटरी आणि साठी लॉक करण्यायोग्य, दृश्यमान-पृथक्करण बिंदू आहे सुरक्षिततेसाठी DC आणि AC कंपार्टमेंट वेगळे ठेवताना ग्रिड सर्किट्स वाहन धुणे किंवा देखभाल.

3. हलका-औद्योगिक दर्शनी भाग BIPV

यूव्ही-स्थिर पॉली कार्बोनेट आणि समोरच्या दाराचे रोटरी हँडल फ्लश करण्यास परवानगी देतात गोदामाच्या भिंतींवर माउंट करणे; सुविधा व्यवस्थापक कोणतेही डीसी किंवा एसी डिस्कनेक्ट करू शकतात HVAC सर्व्हिस करताना स्वतंत्रपणे सर्किट करा किंवा त्याचमधून दिलेला प्रकाश संकरित इन्व्हर्टर.

4. कृषी हरितगृहे आणि कोठारे

4-पोल RCCB आणि AC/DC SPDs वायुवीजन पंखे, सिंचन पंपांचे संरक्षण करतात आणि मोकळ्या शेतात सामान्यतः विजेच्या प्रेरक ट्रान्झिएंट्सपासून खाद्य प्रणाली, दोन एसी कॉन्टॅक्टर्स दरम्यान स्वयंचलित ग्रिड-टू-बेट हस्तांतरण सक्षम करतात आउटेज

5. 30 किलोवॅट पर्यंत ग्राउंड-माउंट केलेले सब-ॲरे

फॅक्टरी-वायर्ड डीसी बसेस आणि थ्री-फेज एसी सेक्शन फील्ड वायरिंगचा वेळ कमी करतात ट्रॅकर किंवा फिक्स्ड-टिल्ट पंक्तींसाठी, विलीन होणारे प्लग-अँड-प्ले हब वितरित करणे तीन PV स्ट्रिंग, एक बॅटरी स्ट्रिंग आणि 20 kW थ्री-फेज इन्व्हर्टर आउटपुट एका वेदरप्रूफ कॅबिनेटमध्ये.
