DC 1000V फ्यूज होल्डर

SYF5-DC 1000V फ्यूज होल्डर Soutya कडून CE प्रमाणपत्रासह विश्वसनीय संरक्षण मिळते. स्पर्धात्मक कोटेशनसाठी आजच आमच्याशी संपर्क साधा!, चीन-आधारित उत्पादक Zhejiang Soutya New Energy LLC द्वारे पुरवलेले, 1000 V DC, 2-32 A संरक्षण प्रदान करते 20 kA ब्रेकिंग क्षमतेसह सोलर कॉम्बिनर-बॉक्ससाठी.
प्रमुख वैशिष्ट्ये
प्रकाश संकेत, फ्यूज वायरची स्थिती स्पष्टपणे जाणून घ्या.
हँडल उघडा, ते वर खेचले जाऊ शकते, फ्यूज वायर बदलणे सोपे आहे.
रिव्हेट प्लस अल्ट्रासोनिक वेल्डिंग अधिक घन, वायरिंग विभाजित होत नाही.
पीव्ही कंबाईनर बॉक्समध्ये अर्ज.

चौकशी पाठवा

उत्पादन वर्णन

SYF5-3DC 1000V Fuse होल्डर Soutya कडून CE प्रमाणपत्रासह विश्वसनीय संरक्षण मिळते. स्पर्धात्मक कोटेशनसाठी आजच आमच्याशी संपर्क साधा! चीन उत्पादक Zhejiang Soutya New Energy LLC कडून 3-15kW निवासी PV साठी 1000 V DC, 2–32 A, 20 kA ब्रेकिंग डिव्हाइस आहे कॉम्बाइनर बॉक्स

वैशिष्ट्यपूर्ण

SYF5 मालिका फ्यूज शेल उच्च हळुवार बिंदू PA66 सामग्री बनलेले आहे, जे आहे सुरक्षित आणि अधिक विश्वासार्ह.
फ्युसिबल कोर हा शुद्ध चांदीच्या शीटने बनलेला व्हेरिएबल क्रॉस-सेक्शन मेल्ट आहे उच्च-शक्तीच्या पोर्सिलेनपासून बनवलेल्या वितळलेल्या नळीमध्ये कॅप्स्युलेट केलेले. वितळणे ट्यूब रासायनिक उपचार उच्च-शुद्ध क्वार्ट्ज वाळू आणि विशेष भरले आहे रसायने चाप विझवणारे माध्यम म्हणून हाताळले. वितळण्याची दोन टोके आहेत स्पॉट वेल्डिंगद्वारे एंड कॅप्सशी घट्टपणे जोडलेले.

अनुप्रयोग परिस्थिती

1.निवासी छतावरील PV (3–15 kW)

सिंगल-फेज 5-10 kW किंवा 3-फेज 10-15 kW साठी 1000 V DC स्ट्रिंग बॉक्स फिट होतात प्रणाली; 10.3 × 38 मिमी फ्यूज लिंक सामान्य 6-25 ए स्ट्रिंग फ्यूजशी जुळतात.

2. लहान कारपोर्ट आणि बाल्कनी सोलर किट्स

1000 V रेटिंग 450 W मॉड्यूल्सच्या 2-4 स्ट्रिंग्स कव्हर करते; कॉम्पॅक्ट 1P आयसोलेटर वाचवतो प्लॅस्टिक IP65 एनक्लोजरमधील जागा मॉड्यूल्सच्या खाली आरोहित आहे.

3.घरगुती हायब्रिड इन्व्हर्टर-बॅटरी सर्किट्स

48 V/51.2 V बॅटरी स्टॅक 600-800 V DC बसच्या आत स्टेप केले 5-10 kW संकरित युनिट्स; 20 kA ब्रेकिंग बॅटरी शॉर्ट फॉल्ट हाताळते.

4. घरगुती EV AC चार्जर (7–11 kW)

जेव्हा चार्जर अंतर्गत 800 V DC PFC बस वापरतात, तेव्हा SYF5-32P देखभाल पुरवते डीसी लिंक कॅपेसिटरच्या आधी अलगाव.

5.लो-पॉवर डीसी लाइटिंग / गार्डन मायक्रो-ग्रिड्स

380 V/750 V DC गार्डन किंवा लहान PV खांबांनी भरलेल्या स्ट्रीट-लाइट बसचे संरक्षण करते; PA66 हाऊसिंग घराबाहेर −40 °C ते +90 °C पर्यंत टिकते.

तांत्रिक मापदंड

मॉडेल	SYF5-32P
ध्रुवांची संख्या	1 पी
मानकानुसार	IEC60269-1 IEC60269-6


रेटेड ऑपरेटिंग व्होल्टेज Ue VDC	1000VDC
A मध्ये रेट केलेले वर्तमान	2-32A
ब्रेकिंग क्षमता kA	20 kA
संरक्षण पातळी	IP20
वायरिंग Mm²	1-10 मिमी²
ऑपरेटिंग तापमान श्रेणी	-40℃~+90℃

उंची	≤2000m
सापेक्ष आर्द्रता	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

प्रतिष्ठापन वातावरण	कोणतेही महत्त्वपूर्ण कंपन आणि धक्का नाही

प्रतिष्ठापन श्रेणी	वर्ग तिसरा

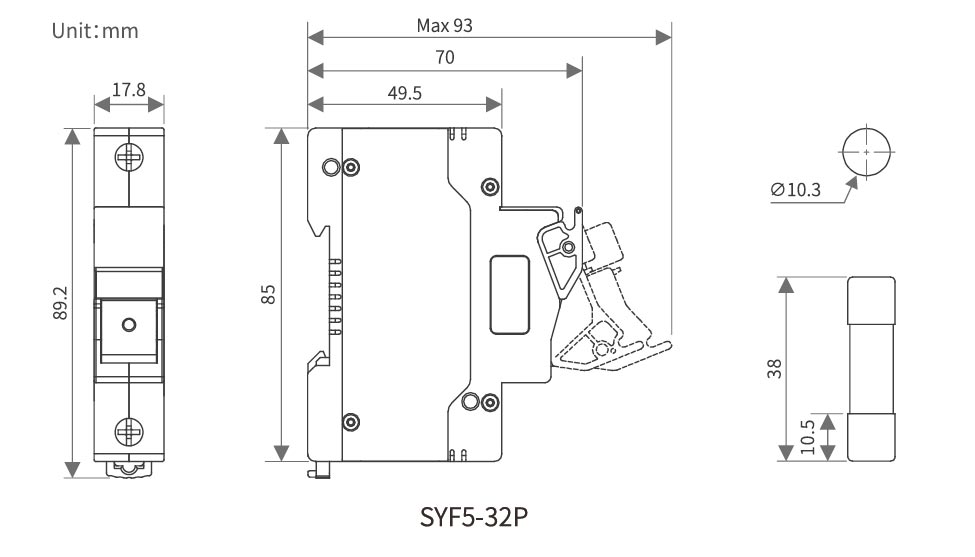

स्वरूप आणि स्थापना परिमाणे

DC 1000V Fuse Holder

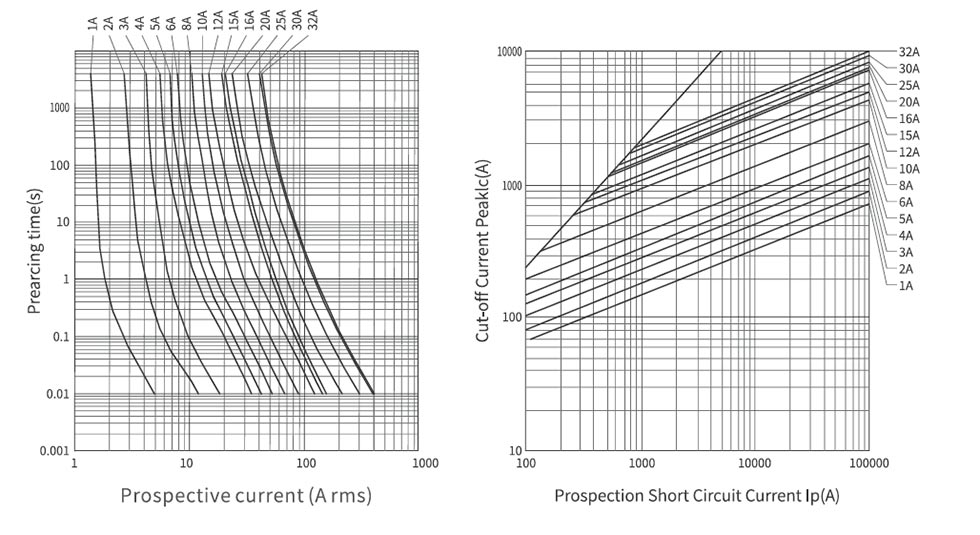

डीसी वायरिंग आकृती

DC 1000V Fuse Holder

फ्यूज कोर आकार (मिमी)	रेट केलेले वर्तमान (A)	रेट केलेले व्होल्टेज (V)	वीज तोटा		जौल अविभाज्य
			वीज तोटा		जौल अविभाज्य
			०.७ इंच(प)	1.01n (W)	आर्क फ्रंट ज्युल इंटिग्रल P't(A²s)	एकूण मेल्टिंगज्यूल इंटिग्रल I²t(A²s)
			०.७ इंच(प)	1.01n (W)	आर्क फ्रंट ज्युल इंटिग्रल P't(A²s)	एकूण मेल्टिंगज्यूल इंटिग्रल I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
