सोलर ॲरेसाठी विश्वासार्ह 1000V DC कंबाईनर बॉक्स कसा निवडावा

1. सोलर इन्स्टॉलेशन्समध्ये 1000V DC कंबाईनर बॉक्स का आवश्यक आहे?

आधुनिक सोलार फार्म आणि व्यावसायिक छतावरील केबलचे नुकसान आणि सिस्टमचे संतुलन खर्च कमी करण्यासाठी 1000V DC वर काम करतात. ए1000V DC कंबाईनर बॉक्सइन्व्हर्टर किंवा चार्ज कंट्रोलरशी जोडण्यापूर्वी एकाच फीडरमध्ये एकाधिक PV स्ट्रिंग्सचे आउटपुट एकत्रित करते. हे वायरिंग सुलभ करते, दोष अलगाव सुधारते आणि ओव्हरकरंट संरक्षण केंद्रीकृत करते. IEC 62548:2016 नुसार, ॲरे सुरक्षेसाठी मान्यताप्राप्त संलग्नकांसह योग्य स्ट्रिंग कॉम्बिंग अनिवार्य आहे.

2. एकाधिक PV स्ट्रिंग्स एकत्र करताना प्रमुख आव्हाने कोणती आहेत?

जेव्हा अनेक स्ट्रिंग्स समांतर असतात, तेव्हा शेडिंग किंवा मॉड्यूल अयशस्वी होत असताना उलट प्रवाह एका स्ट्रिंगमधून दुसऱ्या स्ट्रिंगमध्ये वाहू शकतो. ओव्हरकरंट संरक्षणाशिवाय, यामुळे ओव्हरहाटिंग आणि आग होऊ शकते., डीसी आर्क्स विझवणे कठीण आहे, म्हणून कंबाईनर बॉक्समध्ये अशी उपकरणे समाविष्ट करणे आवश्यक आहे जे फॉल्ट करंट्समध्ये सुरक्षितपणे व्यत्यय आणू शकतात. दMCB प्रकारातील 1 मध्ये 3प्रत्येक इनपुट स्ट्रिंगसाठी समर्पित लघु सर्किट ब्रेकर प्रदान करून, ओव्हरकरंट आणि शॉर्ट-सर्किट संरक्षण प्रदान करून या आव्हानांना संबोधित करते.

3. 3 इन 1 आउट MCB डिझाइन सुरक्षितता आणि कार्यक्षमता कशी सुधारते?

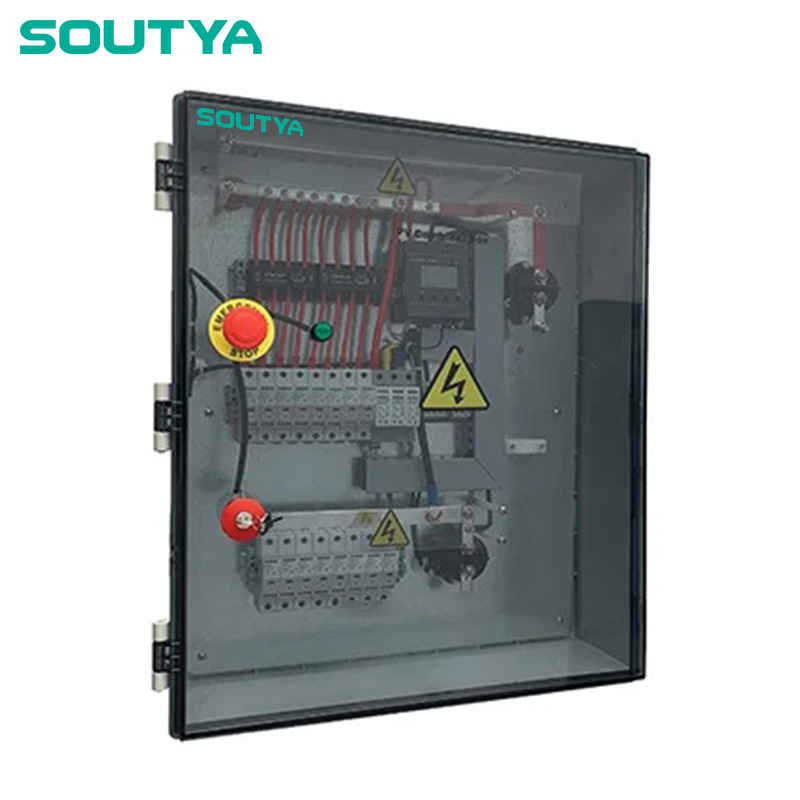

“3 इन 1 आउट” कॉन्फिगरेशनचा अर्थ तीन इनपुट स्ट्रिंग्स एका आउटपुटमध्ये एकत्रित केल्या आहेत, प्रत्येक MCB द्वारे संरक्षित आहे. हे डिझाइन निवडक पृथक्करणास अनुमती देते: जर एका स्ट्रिंगमध्ये दोष आढळला, तर इतर दोन कार्यरत राहतील. MCB प्रकार DC फोटोव्होल्टेइक सर्किट्ससाठी योग्य थर्मल-चुंबकीय ट्रिप वैशिष्ट्ये प्रदान करतो. सौत्याचे1000V DC कंबाईनर बॉक्सUL 1699B आणि IEC 60947-2 मानकांचे पालन करणारे उच्च-गुणवत्तेचे DC MCBs वापरते, विश्वसनीय चाप व्यत्यय सुनिश्चित करते. यामुळे सिस्टम अपटाइम जास्त होतो आणि डाउनटाइम खर्च कमी होतो.

4. 1000V DC कंबाईनर बॉक्ससाठी खरेदीदारांनी कोणत्या तांत्रिक वैशिष्ट्यांची पडताळणी करावी?

मूल्यांकन करताना ए1000V DC कंबाईनर बॉक्स, हे पॅरामीटर्स तपासा:

• नाममात्र व्होल्टेज:1000V DC (कमाल सिस्टम व्होल्टेज).
• प्रति स्ट्रिंग इनपुट वर्तमान:15-20A, MCB रेटिंगशी जुळणारे.
• आउटपुट वर्तमान:इनपुटची बेरीज, उदा., 3×15A = 45A.
• ब्रेकिंग क्षमता:उपलब्ध शॉर्ट-सर्किट करंट (1000V DC वर 6-10kA) पेक्षा जास्त असावे.
• संलग्न रेटिंग:बाह्य वापरासाठी IP65 किंवा उच्च.
• प्रमाणपत्रे:IEC 61643-11 (SPD), UL 1699B (आर्क-फॉल्ट), आणि IEC 62548 अनुपालन.

मानकांनुसार शिफारस केल्यानुसार कॉम्बाइनर बॉक्समध्ये सर्ज प्रोटेक्टिव्ह डिव्हाइसेस (SPDs) समाविष्ट आहेत याची देखील खरेदीदारांनी पुष्टी केली पाहिजे.

5. कोणत्या देखभाल पद्धती दीर्घकालीन कामगिरीची खात्री देतात?

च्या नियतकालिक तपासणी1000V DC कंबाईनर बॉक्सआवश्यक आहे. यासाठी तपासा:

• टर्मिनल्स आणि MCB वर जास्त गरम होण्याची चिन्हे.
• भिंतीमध्ये ओलावा प्रवेश किंवा गंज.
• ट्रिप यंत्रणा कार्यक्षमता (त्रैमासिक चाचणी ऑपरेशन).
• कनेक्शनची घट्टपणा (सैल टर्मिनलमुळे प्रतिकार आणि उष्णता निर्माण होते).

कम्बाइनर बॉक्समध्ये SPD समाविष्ट असल्यास, त्याचे शेवटचे जीवन निर्देशक सत्यापित करा. वाढीच्या घटनेनंतर किंवा निर्मात्याच्या अंतरानुसार SPD मॉड्यूल्स बदला.

संदर्भ

[१] IEC 62548:2016. फोटोव्होल्टेइक (पीव्ही) ॲरे - डिझाइन आवश्यकता. आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशन.
[२] IEC ६०९४७-२:२०२०. लो-व्होल्टेज स्विचगियर आणि कंट्रोलगियर - भाग 2: सर्किट-ब्रेकर.
[३] UL 1699B:2018. फोटोव्होल्टेइक (पीव्ही) डीसी आर्क-फॉल्ट सर्किट संरक्षण. अंडरराइटर्स प्रयोगशाळा.
