1500V DC कंबाईनर बॉक्स 12 मध्ये 1 आउट

1500V DC कंबाईनर बॉक्स 12 इन 1 आउट, चीनने पुरवलेला निर्माता Zhejiang Soutya New Energy LLC, 1500 V DC PV कंबाईनर आहे उच्च टिकाऊपणासाठी आणि IP66-रेट केलेल्या ॲल्युमिनियम मिश्र धातुच्या आवरणात ठेवलेले आहे विश्वसनीय बाह्य सेवा.

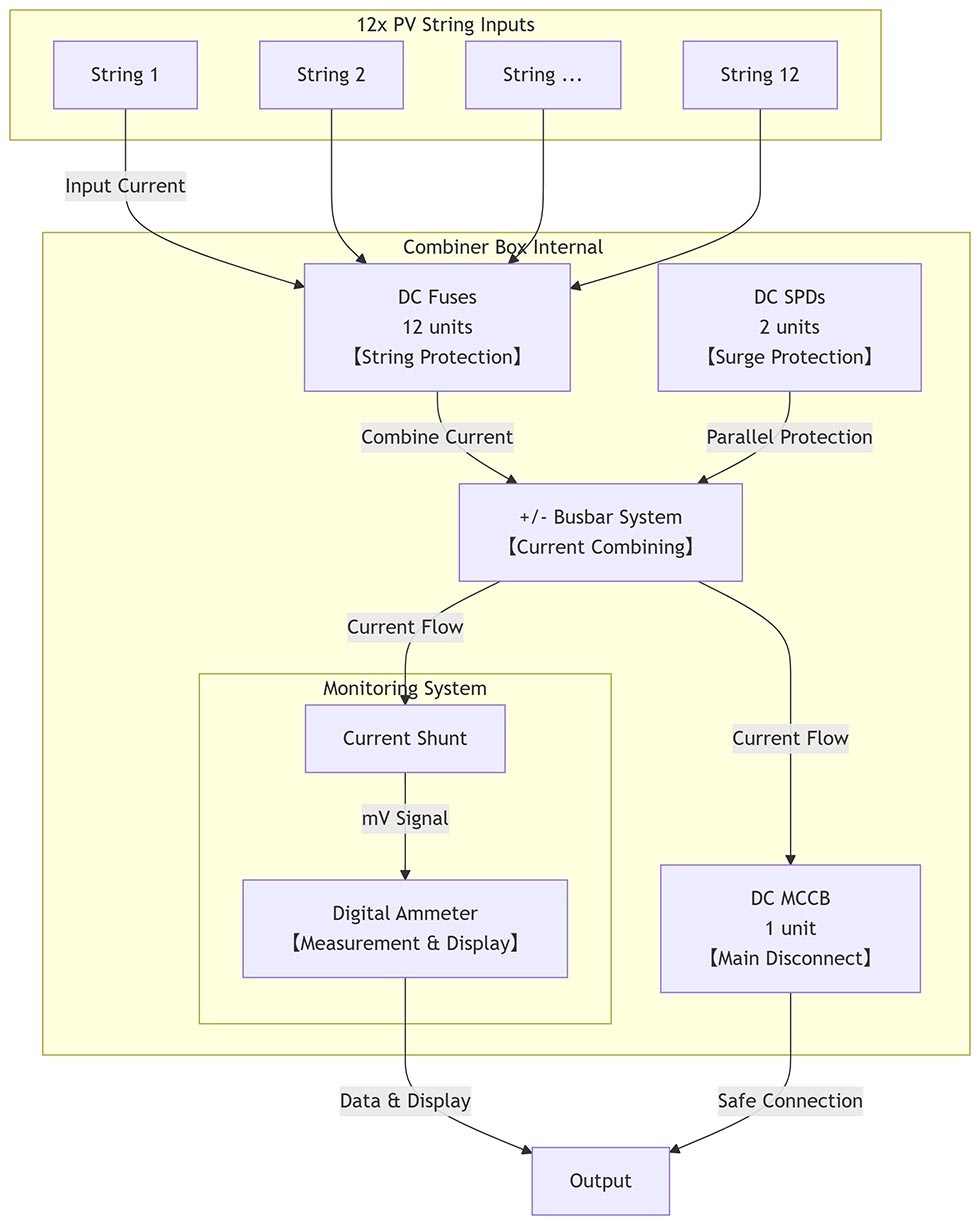

त्याच्या आत 12 DC फ्यूज धारक, 1 मुख्य DC MCCB, 2 DC सर्ज संरक्षक आरोहित आहेत उपकरणे, 1 वर्तमान-मापन युनिट, 1 सकारात्मक/नकारात्मक बसबार प्रणाली आणि आउटपुट टर्मिनल्स, एकात्मिक ओव्हर-करंट प्रदान करणे, अलगाव, लाट, मोठ्या प्रमाणात फोटोव्होल्टेइकसाठी ग्राउंडिंग आणि पर्यायी गळती संरक्षण वनस्पती

तांत्रिक मापदंड

वायरिंग आकृती

अनुप्रयोग परिस्थिती

1.उपयोगिता-स्केल ग्राउंड-माउंट केलेले पीव्ही प्लांट

स्ट्रिंग्स आणि सेंट्रल इनव्हर्टर दरम्यान तैनात केलेले, बॉक्स पर्यंत एकत्रित होते 12 इनपुट स्ट्रिंग, केबल होम-रन कमी करते आणि फ्यूज डिलिव्हरी करते, इन्व्हर्टर रूममध्ये लाट-संरक्षित, आणि MCCB-विलग DC आउटपुट.

2. मोठ्या व्यावसायिक आणि औद्योगिक छप्पर प्रणाली

रुंद फॅक्टरी छतावर युनिट एकाधिक स्ट्रिंग रन एकत्रित करते हार्नेस, छतावरील प्रवेश कमी करणे आणि स्थानिक अलगाव प्रदान करणे संपूर्ण ॲरे बंद न करता देखभाल.

3.1500 V DC ऍग्रिव्होल्टेइक / फिश-पीव्ही इंस्टॉलेशन्स

IP66 ॲल्युमिनियम गृहनिर्माण आणि आर्द्रता, धूळ आणि लाट संरक्षण संरक्षण फील्ड-व्युत्पन्न ट्रान्झिएंट्स, तर रीसेट करण्यायोग्य MCCB सुरक्षित लॉक-आउटला अनुमती देते शेतीची कामे किंवा स्वच्छता सायकल दरम्यान.

4.वाळवंट आणि उच्च-विकिरण सौर उद्यान

-40 °C ते +60 °C पर्यंत डिझाइन केलेले, संलग्नक वाळू आणि अतिनील विरूद्ध प्रतिकार करते; द वर्तमान-मापन युनिट रिअल-टाइम स्ट्रिंग-लेव्हलसाठी SCADA ला डेटा फीड करते विस्तृत वाळवंट ॲरेमध्ये दोष स्थान.

5.प्री-फॅब्रिकेटेड स्किड किंवा ट्रॅकर डीसी हब

कॉम्पॅक्ट 12-टू-1 डिझाइन थेट ट्रॅकर पिअर्स किंवा स्किड्सवर बोल्ट केले जाते, नवीनतम IEC 60269-6 आणि IEC ची पूर्तता करताना BOM आणि कामगार खर्च कमी करणे 1500 V DC PV असेंब्लीसाठी 61439-2 आवश्यकता.
