1500V सोलर डीसी डिस्कनेक्ट कंबाईनर बॉक्स

1500V सोलर डीसी डिस्कनेक्ट कॉम्बाइनर बॉक्स, चीनने पुरवला आहे निर्माता Zhejiang Soutya New Energy LLC, एक 1500 V DC PV कंबाईनर युनिट आहे एक ॲल्युमिनियम मिश्र धातु संलग्न आणि IP66 संरक्षण वैशिष्ट्यीकृत जे उच्च सुनिश्चित करते टिकाऊपणा आणि विश्वासार्ह बाह्य कार्यप्रदर्शन. डिव्हाइस गंभीर समाकलित करते डीसी सर्ज संरक्षणात्मक उपकरणे, डीसी आयसोलेटर आणि ए मुख्य डीसी अलग करणारे स्विच. हे सर्वसमावेशक अलगाव वितरीत करण्यासाठी डिझाइन केलेले आहे, गळती, आणि फोटोव्होल्टेइक सिस्टममध्ये ग्राउंडिंग संरक्षण.

तांत्रिक मापदंड

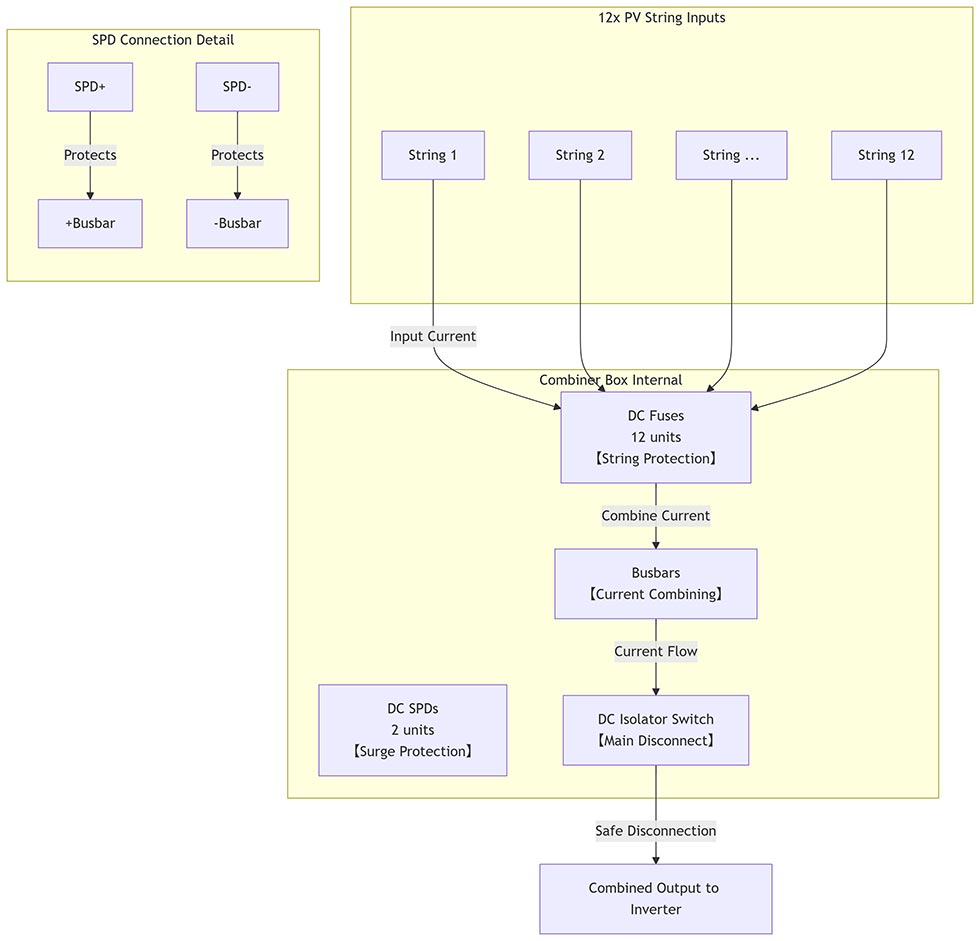

वायरिंग आकृती

अनुप्रयोग परिस्थिती

1. युटिलिटी-स्केल पीव्ही फील्ड – सेंट्रल इन्व्हर्टर एकत्रीकरण

ट्रॅकर पंक्तींमधील स्टील क्रॉस-आर्म्सवर मजला-माउंट केलेला, 12-इन-1 बॉक्स एका होमरन केबलमध्ये डझनभर 1500 V स्ट्रिंग्स एकत्रित करते. वैयक्तिक फ्यूज धारक प्रत्येक स्ट्रिंगला रिव्हर्स-करंट फॉल्ट्सपासून संरक्षित करतात, तर ट्विन SPDs (± आणि PE) क्लॅम्प लाइटनिंग सर्जेस लाँग डीसी रनमध्ये प्रेरित होते. मुख्य रोटरी आयसोलेटर कंबाईनरवर दृश्यमान-ब्रेक अलगाव वितरीत करतो, परवानगी देतो देखभाल कर्मचाऱ्यांनी काम करण्यापूर्वी संपूर्ण 1500 V बस लॉक-आउट करण्यासाठी केंद्रीय इन्व्हर्टर किंवा ट्रान्सफॉर्मर.

2. मोठे व्यावसायिक छप्पर – मल्टी-एमपीपीटी स्ट्रिंग ग्रुपिंग

विस्तीर्ण सपाट छतावर बॅलेस्टेड ट्रेवर स्थापित केलेले, युनिट 12 फीड करते 250 kW इन्व्हर्टरच्या सिंगल MPPT इनपुटमध्ये स्ट्रिंग वेगळे करा. स्ट्रिंग-स्तर फ्यूजिंग ॲरे दरम्यान फॉल्ट प्रसार प्रतिबंधित करते, आणि आयसोलेटर देते इन्व्हर्टर रिप्लेसमेंट किंवा IR-स्कॅन दरम्यान इलेक्ट्रिशियन स्थानिक डिस्कनेक्ट पॉइंट तपासणी, संपूर्ण छप्पर बंद करण्याची आवश्यकता दूर करते.

3. ॲग्रो-व्होल्टेइक इंस्टॉलेशन्स – एलिव्हेटेड ट्रॅकर कॉम्बाइनर्स

पीक पंक्तींच्या वरच्या तोरण संरचनांवर निलंबित, संलग्नक एकत्रित केले जाते एलिव्हेटेड बायफेशियल मॉड्यूल्समधून शक्ती. IP66 सीलिंग ब्लॉक्स सिंचन स्प्रे आणि धूळ, तर ड्युअल एसपीडी उन्हाळ्यातील गडगडाटी वादळांपासून संरक्षण करतात ग्रामीण मैदाने. आयसोलेटर स्विचमुळे शेतकऱ्यांना डीसी सुरक्षितपणे डी-एनर्जाइज करता येते ट्रॅकर टिल्ट किंवा सर्व्हिसिंग सिंचन बूम समायोजित करण्यापूर्वी सर्किट.

4.औद्योगिक सूक्ष्म-ग्रिड यार्ड – DC-कपल्ड स्टोरेज फ्रंट्स

बॅटरी कंटेनरशी जोडलेल्या सोलर कार-पोर्टच्या काठावर प्लिंथ-माउंट केलेले, कम्बाइनर 12 तारांना 1500 V DC बस फीडिंग PCS चार्जरमध्ये विलीन करतो. 400 रेट केलेल्या बसबारला सतत हँडल स्टोरेज चार्ज/डिस्चार्ज सायकलिंग, आणि समाकलित केल्यावर आयसोलेटर अग्निशमन दलासाठी आपत्कालीन शटडाउन प्रदान करते मायक्रो-ग्रिडच्या आर्क-फॉल्ट डिटेक्शन सिस्टमसह.

5.दूरस्थ वाळवंट सौर वनस्पती – लांब-स्ट्रिंग कठोर-पर्यावरण केंद्रे

वाळवंट ॲरेमध्ये काँक्रिट पॅडवर निश्चित केलेले, बॉक्स 55 °C सभोवतालचा सामना करू शकतो आणि वाऱ्याने उडणारी वाळू. दुहेरी SPDs दूरच्या विजेच्या झटक्यांपासून संरक्षण करतात डीसी केबलिंगच्या किलोमीटरवर, तर मुख्य आयसोलेटर रात्रीच्या वेळेस परवानगी देतो इन्व्हर्टर एक्सपोजरशिवाय लॉक-आउट, मॉड्यूल दरम्यान कमीतकमी डाउनटाइम सुनिश्चित करणे स्वच्छता किंवा ट्रॅकर मोटर स्वॅप.
