डीसी लघु सर्किट ब्रेकर

चीन-आधारित उत्पादक Zhejiang Soutya New Energy LLC द्वारे पुरवलेले SYB5-80 DC लघु सर्किट ब्रेकर, AC 230/400V आणि DC 300~1200V सर्किट्ससाठी संरक्षण प्रदान करते.
प्रमुख वैशिष्ट्ये
▶ AC आणि DC साठी सामान्य (AC230/400V、DC300~1200V)
▶ कोणतेही सकारात्मक किंवा नकारात्मक ध्रुवीय भेद नाही, द्विदिश संरक्षण, स्थापना करणे सोपे आहे.
▶ उच्च ब्रेकिंग शॉर्ट आर्क, उच्च सुरक्षा.

चौकशी पाठवा

उत्पादन वर्णन

SYB5-80 DC लघु सर्किट ब्रेकर, चीन-आधारित द्वारे पुरवले निर्माता Zhejiang Soutya New Energy LLC, 300–1200 V DC आणि 230/400 आहे V AC द्विदिशात्मक आणि नॉन-ध्रुवीकृत लघु ब्रेकर, 10 KA AC / सह 6KA DC ब्रेकिंग क्षमता, PV मध्ये उच्च-व्होल्टेज संरक्षणासाठी डिझाइन केलेले प्रणाली, बॅटरी ऊर्जा साठवण प्रणाली (BESS), आणि इलेक्ट्रिक वाहन चार्जिंग उपकरणे.

वैशिष्ट्यपूर्ण

शॉर्ट सर्किट संरक्षण, ओव्हरलोड संरक्षण
अंतिम ब्रेकिंग क्षमता: 10 KA AC / 6KA DC
नॉन-ध्रुवीय, द्विदिश संरक्षण
लहान arcing
ज्वालारोधी साहित्य

अनुप्रयोग परिस्थिती

1. निवासी आणि व्यावसायिक पीव्ही कॉम्बाइनर बॉक्स

300-1200 V DC स्ट्रिंग इनपुट आणि 230 V/400 V AC इनव्हर्टर आउटपुटचे संरक्षण करते; एकल-ध्रुव रुंदी लहान संलग्नकांमध्ये घनता दुप्पट करते.

2.PV-बॅटरी हायब्रिड इनव्हर्टर

300-1200 V DC बॅटरी बस हँडलवर द्विदिशात्मक, नॉन-ध्रुवीकृत ब्रेकर रिवायरिंगशिवाय चार्ज आणि डिस्चार्ज करंट्स.

3. लहान DC EV चार्जर (≤ 20 kW)

600-1200 V DC आउटपुट बस संरक्षण; 6 kA ब्रेकिंग दरम्यान चाप दोष साफ करते प्लग-इन/आउट इव्हेंट.

4. दूरसंचार आणि डेटा-केंद्र डीसी रॅक

पोल कॉम्बिनेशन्स 48 V/240 V/380 V सर्व्हर किंवा UPS शाखांचे संरक्षण करतात. 1200 व्ही डीसी; डीआयएन-रेल्वे माउंट कॅबिनेट जागा वाचवते.

5.लो-व्होल्टेज डीसी मायक्रो-ग्रिड्स

एलईडी लाइटिंग, पंखे किंवा पंपांसाठी 380-1200 V DC वितरण; B/C/D वक्र विविध भार वैशिष्ट्ये जुळवा.

6. कठोर किंवा उच्च-उंची साइट

−30 °C ते +70 °C, 2 000 मीटर पर्यंत कमी होत नाही, यासाठी IP66 एन्क्लोजरमध्ये बसते carports, agrivoltaic आणि rooftop plants.

तांत्रिक मापदंड

मॉडेल		SGB5-80

ध्रुव		1 पी	2 पी	3 पी	4P
रेट केलेले कार्यरत व्होल्टेज Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
कमाल फ्रेम वर्तमान		80A
रेट केलेले वर्तमान मध्ये		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
रेटेड इन्सुलेशन व्होल्टेज Ui		690VAC
		600V DC 900VDC 1200VDC
रेटेड आवेग व्होल्टेज Uimp withstand		8kV

ट्रिपिंग वैशिष्ट्ये		B/C/D
ट्रिपिंग प्रकार		थर्मल-चुंबकीय
Ics ऑपरेशनल ब्रेकिंग क्षमता lcs		7.5kA(AC)6kA(DC)
Icu अल्टीमेट ब्रेकिंग क्षमता lcu		10kA(AC)6kA(DC)
विद्युत जीवन
वास्तविक सरासरी मूल्य		सरासरी 4000 वेळा (AC) 1000 वेळा (DC)

मानक निर्दिष्ट मूल्य		1500 वेळा (AC) 300 वेळा (DC)

यांत्रिक जीवन
वास्तविक सरासरी मूल्य		≥15000 वेळा
मानक निर्दिष्ट मूल्य		8500 वेळा (AC) 9700 वेळा (DC)

ओव्हरव्होल्टेज श्रेणी		Ⅲ
प्रदूषण पदवी		3
संरक्षण पातळी		IP40; टर्मिना IP20
ओलावा आणि उष्णता प्रतिकार		श्रेणी 2
सापेक्ष आर्द्रता		≤95%
कंपन प्रतिकार		आधार IEC60068-2-6
यांत्रिक प्रभाव प्रतिकार मापदंड		आधार IEC60068-2-27

वायरिंग क्षमता		25~35mm²
वायरिंग टॉर्क		3.0Nm
ऑपरेटिंग सभोवतालचे तापमान		-30℃~+70℃
स्टोरेज सभोवतालचे तापमान		-40℃~+85℃
स्थापना पद्धत		DIN35
उंची		≤2000m
वजन		0.13kg/पोल
परिमाण	लांबी	85 मिमी
	रुंदी	18 मिमी	36 मिमी	54 मिमी	72 मिमी
	उंची	कमाल 78 मिमी
पॅकेज	पीसी/बॉक्स	12	6	4	3
	बॉक्स/कार्टून	10
	पुठ्ठा / पॅलेट	80
स्टोरेज		उत्पादन एक हवेशीर वेअरहाऊस मध्ये संग्रहित केले पाहिजे, सह सापेक्ष आर्द्रता 80% पेक्षा जास्त नाही आणि सभोवतालचे तापमान -40℃ आणि+80℃ दरम्यान असावे. याव्यतिरिक्त, नाही असावे अम्लीय, अल्कधर्मी किंवा संक्षारक वायू उपस्थित असतात.

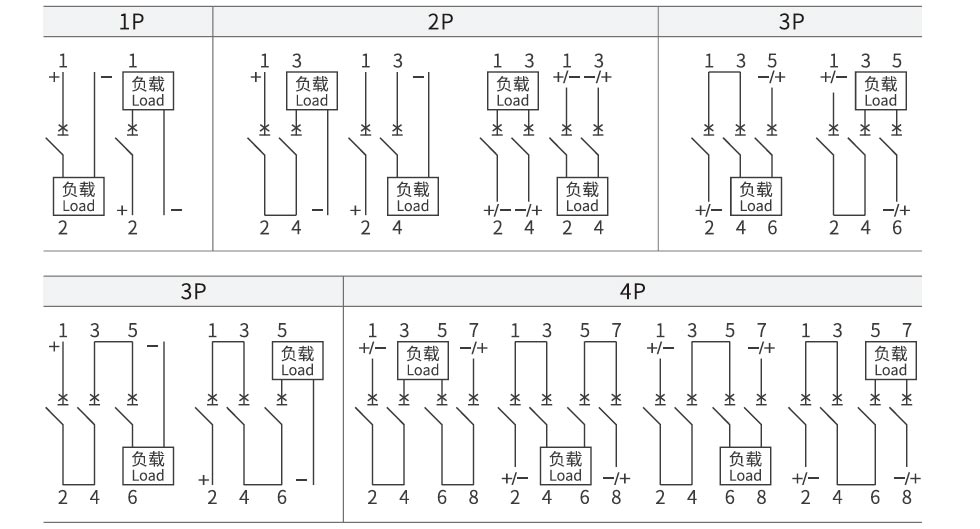

डीसी वायरिंग आकृती

DC Miniature Circuit Breaker

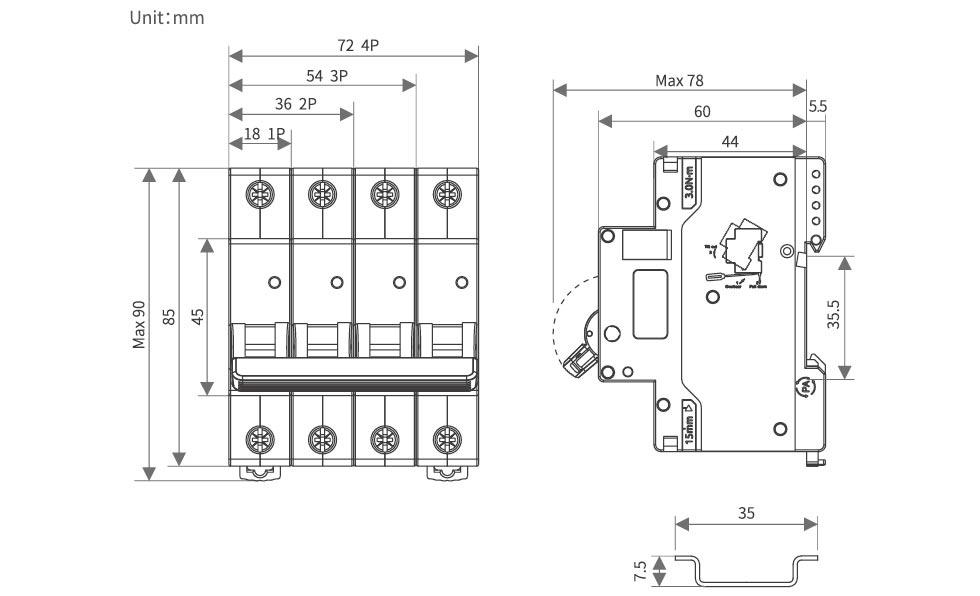

स्वरूप आणि स्थापना परिमाणे

DC Miniature Circuit Breaker

डेरेटिंग फॅक्टर

तापमान कमी करणारे घटक सारणी

तापमान	-30℃	-25℃	-20 ℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
रेट केलेले ऑपरेटिंग वर्तमान गुणांक	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


तापमान	20℃	25℃	30℃	40℃	45℃	50℃	५५°से	60℃	६५°से	70℃
रेट केलेले ऑपरेटिंग वर्तमान गुणांक	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

अल्टिट्यूड डेरेटिंग फॅक्टर टेबल

उंची / मी	2000	3000	4000	5000
रेट केलेले कार्यरत वर्तमान गुणांक	1	0.96	0.91	0.86
रेट केलेले कार्यरत व्होल्टेज गुणांक	1	1	1	1
रेटेड पॉवर फ्रिक्वेंसी विसस्टँड व्होल्टेज गुणांक	1	0.9	0.82	0.71
रेट केलेले आवेग विदंड व्होल्टेज गुणांक	1	0.9	0.82	0.71
रेटेड मर्यादा शॉर्ट-सर्किट सेगमेंट क्षमता आणि इलेक्ट्रिकल लाइफ गुणांक	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

एमसीबीएसच्या शेजारी-बाय-साइड इंस्टॉलेशनसाठी डीरेटिंग फॅक्टर टेबल

MCB ची संख्या	1	२~३	४~५	६~८	९~१०
In≤25A गुणांक	1	0.96	0.9	0.8	0.7
32A≤In≤63A गुणांक	1	0.92	0.8	0.7	0.6
80A≤In≤125A गुणांक	1	0.9	0.8	0.7	/

ऍक्सेसरी

MX सहाय्यक रिलीझ डिव्हाइस
रेट केलेले नियंत्रण व्होल्टेज आम्हाला	DC:24~48V AC:110~230V
ट्रिपिंगची कमाल वेळ	<10ms
गुंडाळी प्रतिकार	50
प्रवाह मर्यादित करा	≥1.6A
यांत्रिक जीवन	10000 वेळा
विद्युत जीवन	4000 वेळा
वायरिंग टॉर्क	0.8N ·m
वायरिंग क्षमता	1.0 मिमी² हार्ड वायर
	टर्मिनल लग्जसह 1.0mm²सॉफ्ट वायर
ऑपरेटिंग तापमान श्रेणी	-30℃~+70℃


पर्यावरणीय परिस्थिती	कोणतेही स्फोटक घातक पदार्थ नसावेत आणि कोणतेही हानिकारक पदार्थ नसावेत वायू किंवा प्रवाहकीय धूळ ज्यामुळे इन्सुलेशन खराब होऊ शकते किंवा खराब होऊ शकते
विधानसभा स्थिती	सर्किट ब्रेकरच्या डाव्या बाजूला

स्थापना अटी	DIN35 मिमी मानक रेल माउंटिंग

सहाय्यक संपर्क ऑफ
संपर्क तोडण्याची क्षमता	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
किमान ऑपरेटिंग व्होल्टेज	5V
किमान ऑपरेटिंग वर्तमान	10mA
रेटेड इन्सुलेशन व्होल्टेज	500V
मर्यादित शॉर्ट-सर्किट वर्तमान रेट केले	1000A
सहमत हीटिंग वर्तमान Ith	4A
यांत्रिक जीवन	10000(वेळा)
विद्युत जीवन	4000(वेळा)
वायरिंग टॉर्क	0.8N ·m
वायरिंग क्षमता	1.0 मिमी²
संपर्कांची संख्या	1 सामान्यतः उघडे, 1 सामान्यतः बंद

ऑपरेटिंग तापमान श्रेणी	-30℃~+70℃


पर्यावरणीय परिस्थिती	कोणतेही स्फोटक घातक पदार्थ नसावेत आणि कोणतेही हानिकारक पदार्थ नसावेत वायू किंवा प्रवाहकीय धूळ ज्यामुळे इन्सुलेशन खराब होऊ शकते किंवा खराब होऊ शकते
विधानसभा स्थिती	सर्किट ब्रेकरच्या डाव्या बाजूला

स्थापना अटी	डीआयएन 35 मिमी मानक रेल माउंटिंग
