उच्च व्होल्टेज डीसी लघु सर्किट ब्रेकर

चीन-आधारित उत्पादक Zhejiang Soutya New Energy LLC द्वारे पुरवलेले SYB5-40P हाय व्होल्टेज DC मिनिएचर सर्किट ब्रेकर, 1 500 V DC सर्किट संरक्षण प्रदान करते.
प्रमुख वैशिष्ट्ये
• उच्च-व्होल्टेज क्षमता: सिंगल-पोल 500 V DC, 1,500 V DC पर्यंत—कमी तार, कमी किंमत.
• जलद, सुलभ स्थापनेसाठी नॉन-ध्रुवीकृत, द्विदिश संरक्षण.
• उत्कृष्ट सुरक्षिततेसाठी अतिरिक्त-विस्तृत संपर्क अंतरासह दुहेरी-ब्रेक संपर्क.
• फोटोव्होल्टेइक सिस्टीममध्ये डीसी कॉम्बाइनर बॉक्ससाठी आदर्श.

चौकशी पाठवा

उत्पादन वर्णन

SGB5-40P उच्च व्होल्टेज DC मिनिएचर सर्किट ब्रेकर चीनने पुरवले निर्माता Zhejiang Soutya New Energy LLC, 1500 V DC, द्विदिशात्मक आहे आणि 1.5 kA ब्रेकिंगसह नॉन-ध्रुवीकृत लघु ब्रेकर, PV, BESS साठी आदर्श आणि EV-चार्जर संरक्षण.

वैशिष्ट्यपूर्ण

सूक्ष्म-ग्रिड.
नॉन-ध्रुवीय, द्विदिश संरक्षण;
ओव्हरलोड संरक्षण;
लहान चाप;
शॉर्ट सर्किट संरक्षण;
उच्च ब्रेकिंग क्षमता;

प्रमाणपत्रे: CB ,CE, TUV , UKCA

अनुप्रयोग परिस्थिती

SGB5-40P उच्च व्होल्टेज डीसी लघु सर्किट ब्रेकर जागा वाचवतो, 1 500 V DC अक्षय-ऊर्जा प्रणालींसाठी सुरक्षित, द्विदिश संरक्षण-PV, स्टोरेज, ईव्ही चार्जर आणि डीसी

1. पीव्ही डीसी कॉम्बाइनर बॉक्स

- 1500 व्ही डीसी रेटिंग लांब स्ट्रिंगला अनुमती देते, ची संख्या कमी करते कॉम्बाइनर बॉक्स; द्विदिश संरक्षण रिव्हर्स रात्र-वेळ हाताळते प्रवाह

2. व्यावसायिक / निवासी बॅटरी रॅक

– नॉन-पोलराइज्ड वायरिंग समांतर किंवा स्वॅपिंग बॅटरी सुलभ करते मॉड्यूल; थर्मल-चुंबकीय ट्रिप चार्ज/डिस्चार्ज दोष द्रुतपणे अलग करते.

3. 150 kW+ DC जलद चार्जिंग स्टेशन

- 18 मिमी-रुंद डीआयएन-रेल्वे डिझाइन कॉम्पॅक्ट चार्जर क्यूबिकलमध्ये बसते; 1.5 kA ब्रेकिंग क्षमता अंतर्गत डीसी बस सुरक्षित करते.

4. डीसी मायक्रो-ग्रिड्स आणि डेटा सेंटर डीसी वितरण

- 750 V / 1 000 V / 1 500 V DC शाखा सर्किट्सचे संरक्षण करते; बी, सी किंवा डी वक्र विविध लोड प्रोफाइलशी जुळतात.

5. उच्च-उंची किंवा बाह्य वितरित पीव्ही

- −30 °C ते +70 °C पर्यंत 2 000 मीटर पर्यंत कमी न करता कार्य करते उंची, कठोर वातावरणास अनुकूल.

तांत्रिक मापदंड

मॉडेल		SGB5-40P
ध्रुव		1 पी	2 पी	3 पी	4P
रेट केलेले कार्यरत व्होल्टेज Ue		500VDC	1000VDC	1500VDC	1500VDC

कमाल फ्रेम वर्तमान		40A
रेट केलेले वर्तमान मध्ये		6A, 10A, 16A, 20A, 25A, 32A, 40A
रेटेड इन्सुलेशन व्होल्टेज Ui		1000VDC		1500VDC
रेटेड आवेग व्होल्टेज Uimp withstand		8kV

ट्रिपिंग वैशिष्ट्ये		B/C/D
ट्रिपिंग प्रकार		थर्मल-चुंबकीय
ऑपरेशनल ब्रेकिंग क्षमता Ics		1.5kA(DC)

अंतिम ब्रेकिंग क्षमता lcu		1.5kA(DC)
विद्युत जीवन
वास्तविक सरासरी मूल्य		सरासरी 1000 वेळा
मानक निर्दिष्ट मूल्य		300 वेळा
यांत्रिक जीवन
वास्तविक सरासरी मूल्य		≥15000 वेळा
मानक निर्दिष्ट मूल्य		९७०० वेळा
ओव्हरव्होल्टेज श्रेणी		Ⅲ
प्रदूषण पदवी		3
संरक्षण पातळी		IP40; टर्मिना IP20
ओलावा आणि उष्णता प्रतिकार		श्रेणी2
सापेक्ष आर्द्रता		≤95%
कंपन प्रतिकार		IEC60068-2-6 नुसार
यांत्रिक प्रभाव प्रतिकार मापदंड		IEC60068-2-27 नुसार

वायरिंग क्षमता		2.5~35mm²
वायरिंग टॉर्क		3.0Nm
ऑपरेटिंग सभोवतालचे तापमान		-30℃~+70℃
स्टोरेज सभोवतालचे तापमान		-40℃~+85℃
स्थापना पद्धत		DIN35
उंची		≤2000m
वजन		0.13kg/पोल
परिमाण	लांबी	108 मिमी

	रुंदी	18 मिमी	36 मिमी	54 मिमी	72 मिमी
	उंची	कमाल 78 मिमी
पॅकेज	पीसी/बॉक्स	12	6	4	3

	बॉक्स/कार्टून	10
	पुठ्ठा / पॅलेट	80
स्टोरेज		उत्पादन एक हवेशीर वेअरहाऊस मध्ये संग्रहित केले पाहिजे, सह सापेक्ष आर्द्रता 80% पेक्षा जास्त नाही आणि सभोवतालचे तापमान -40℃ आणि+80℃ दरम्यान असावे. याव्यतिरिक्त, नाही असावे अम्लीय, अल्कधर्मी किंवा संक्षारक वायू उपस्थित असतात.

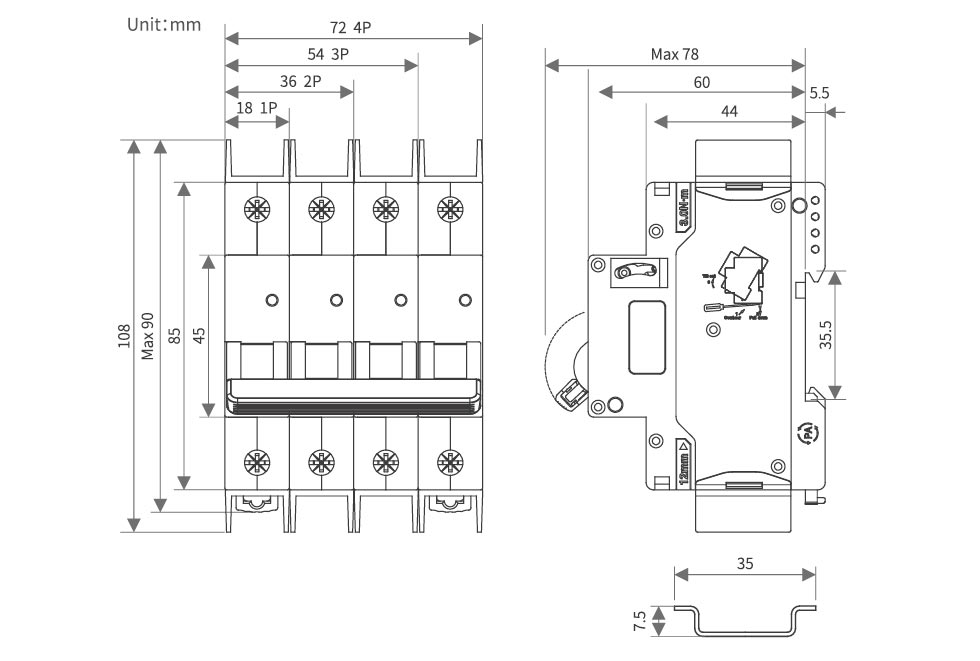

स्वरूप आणि स्थापना परिमाणे

High Voltage DC Miniature Circuit Breaker

डीसी वायरिंग आकृती

High Voltage DC Miniature Circuit Breaker

डेरेटिंग फॅक्टर

तापमान कमी करणारे घटक सारणी

तापमान	-30℃	-25℃	-20 ℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
रेट केलेले ऑपरेटिंग वर्तमान गुणांक	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


तापमान	20℃	25℃	30℃	40℃	45℃	50℃	५५°से	60℃	६५°से	70℃
रेट केलेले ऑपरेटिंग वर्तमान गुणांक	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

अल्टिट्यूड डेरेटिंग फॅक्टर टेबल

उंची / मी	2000	3000	4000	5000
रेट केलेले कार्यरत वर्तमान गुणांक	1	0.96	0.91	0.86
रेट केलेले कार्यरत व्होल्टेज गुणांक	1	1	1	1
रेटेड पॉवर फ्रिक्वेंसी विसस्टँड व्होल्टेज गुणांक	1	0.9	0.82	0.71
रेट केलेले आवेग विदंड व्होल्टेज गुणांक	1	0.9	0.82	0.71
रेटेड मर्यादा शॉर्ट-सर्किट सेगमेंट क्षमता आणि इलेक्ट्रिकल लाइफ गुणांक	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

एमसीबीएसच्या शेजारी-बाय-साइड इंस्टॉलेशनसाठी डीरेटिंग फॅक्टर टेबल

MCB ची संख्या	1	२~३	४~५	६~८	९~१०
In≤25A गुणांक	1	0.96	0.9	0.8	0.7
32A≤In≤63A गुणांक	1	0.92	0.8	0.7	0.6

ऍक्सेसरी

MX सहाय्यक रिलीझ डिव्हाइस
रेट केलेले नियंत्रण व्होल्टेज आम्हाला	DC:24~48V AC:110~230V
ट्रिपिंगची कमाल वेळ	<10ms
गुंडाळी प्रतिकार	५Ω
प्रवाह मर्यादित करा	≥1.6A
यांत्रिक जीवन	10000 वेळा
विद्युत जीवन	4000 वेळा
वायरिंग टॉर्क	0.8N ·m
वायरिंग क्षमता	1.0 मिमी² हार्ड वायर
	टर्मिनल लग्जसह 1.0mm²सॉफ्ट वायर
ऑपरेटिंग तापमान श्रेणी	-30℃~+70℃


पर्यावरणीय परिस्थिती	कोणतेही स्फोटक घातक पदार्थ नसावेत आणि कोणतेही हानिकारक पदार्थ नसावेत वायू किंवा प्रवाहकीय धूळ ज्यामुळे इन्सुलेशन खराब होऊ शकते किंवा खराब होऊ शकते
विधानसभा स्थिती	सर्किट ब्रेकरच्या डाव्या बाजूला

स्थापना अटी	DIN35 मिमी मानक रेल माउंटिंग

सहाय्यक संपर्क ऑफ
संपर्क तोडण्याची क्षमता	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
किमान ऑपरेटिंग व्होल्टेज	5V


किमान ऑपरेटिंग वर्तमान	10mA


रेटेड इन्सुलेशन व्होल्टेज	500V
रेट केलेले मर्यादित शॉर्ट-सर्किट चालू Ik	1000A
सहमत हीटिंग वर्तमान Ith	4A
यांत्रिक जीवन	10000 वेळा
विद्युत जीवन	4000 वेळा
वायरिंग टॉर्क	0.8N ·m
वायरिंग क्षमता	1.0 मिमी²
संपर्कांची संख्या	1 सामान्यतः उघडे, 1 सामान्यतः बंद

ऑपरेटिंग तापमान श्रेणी	-30℃~+70℃
पर्यावरणीय परिस्थिती	कोणतेही स्फोटक घातक पदार्थ नसावेत आणि कोणतेही हानिकारक पदार्थ नसावेत वायू किंवा प्रवाहकीय धूळ ज्यामुळे इन्सुलेशन खराब होऊ शकते किंवा खराब होऊ शकते

विधानसभा स्थिती	सर्किट ब्रेकरच्या डाव्या बाजूला

स्थापना अटी	डीआयएन 35 मिमी मानक रेल माउंटिंग
