200-4000A चाकू उच्च-वर्तमान उर्जा अलगावसाठी एक गंभीर पर्याय का आहे

गोषवारा:औद्योगिक वितरण, ऊर्जा संचयन, फोटोव्होल्टेइक प्रणाली, जनरेटर प्रतिष्ठापन आणि इतर उच्च-वर्तमान विद्युत अनुप्रयोगांमध्ये विश्वसनीय अलगाव आवश्यक आहे. द200-4000A चाकू स्विचपासूनसौत्याकमी-व्होल्टेज पॉवर सिस्टमसाठी विश्वासार्ह स्विचिंग आणि दृश्यमान-ब्रेक अलगाव प्रदान करण्यासाठी डिझाइन केलेले आहे. मजबूत बांधकाम, वेगवेगळ्या वर्तमान रेटिंगसाठी ब्लेड कॉन्फिगरेशन, टिन-प्लेटेड कंडक्टिव्ह घटक आणि GB/T 14048.3 आणि IEC/EN 60947-3 चे अनुपालन, या प्रकारचे चाकू स्विच देखभाल सुलभ करते आणि ऑपरेशनल सुरक्षितता सुधारताना इलेक्ट्रिकल अलगाव आवश्यकतांना समर्थन देऊ शकते.

सामग्री सारणी

• 200-4000A चाकू स्विच काय आहे?
• उच्च-वर्तमान अलगाव महत्वाचे का आहे?
• 200-4000A चाकू स्विचची मुख्य वैशिष्ट्ये काय आहेत?
• मुख्य तपशील आणि कॉन्फिगरेशन काय आहेत?
• 200-4000A चाकू स्विच कुठे वापरला जाऊ शकतो?
• आपण योग्य चाकू स्विच कसा निवडावा?
• आपण स्थापना आणि देखभाल विश्वसनीयता कशी सुधारू शकता?
• वारंवार विचारले जाणारे प्रश्न
• निष्कर्ष

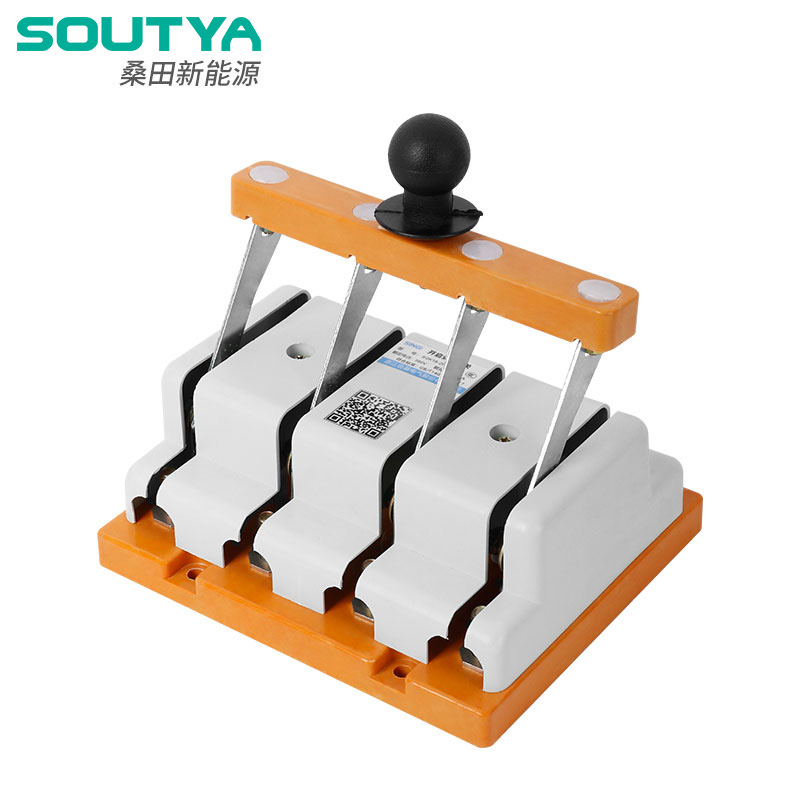

200-4000A चाकू स्विच काय आहे?

A 200-4000A चाकू स्विचहे कमी-व्होल्टेज विद्युत वितरण प्रणालीसाठी उच्च-वर्तमान स्विचिंग आणि अलगाव उपकरण आहे. मुख्यतः वारंवार ऑपरेशनसाठी डिझाइन केलेल्या पारंपारिक नियंत्रण स्विचच्या विपरीत, चाकूचा स्विच उघडल्यावर प्रवाहकीय घटकांमधील स्पष्ट भौतिक पृथक्करण प्रदान करतो. इलेक्ट्रिकल तपासणी, सर्व्हिसिंग, देखभाल आणि लॉकआउट/टॅगआउट प्रक्रियेदरम्यान हे दृश्यमान अलगाव विशेषतः मौल्यवान असू शकते.

SYK18 मालिका Soutya द्वारे पुरवलेल्या उच्च-वर्तमान अनुप्रयोगांचा समावेश करते आणि वितरण बॉक्स, नियंत्रण पॅनेल, मुख्य डिस्कनेक्ट पोझिशन्स, ऊर्जा-स्टोरेज सिस्टम, फोटोव्होल्टेइक उपकरणे, बस विभाग आणि जनरेटर-संबंधित प्रतिष्ठापनांमध्ये वापरण्यासाठी डिझाइन केलेले आहे. निर्मात्याचे प्रकाशित तपशील GB/T 14048.3 आणि IEC/EN 60947-3 लागू मानके म्हणून ओळखतात.

खरेदी संघांसाठी, या उत्पादनाचे मुख्य मूल्य केवळ उच्च वर्तमान रेटिंग नाही. स्विच सरळ यांत्रिक संरचना आणि दृश्यमान-ब्रेक अलगावसह वर्तमान-वाहण्याची क्षमता एकत्र करते, जे देखरेख कर्मचाऱ्यांना स्पष्टपणे ओळखण्यायोग्य अलगाव बिंदू आवश्यक असलेल्या अनुप्रयोगांसाठी योग्य बनवते.

उच्च-वर्तमान अलगाव महत्वाचे का आहे?

जसजसे इलेक्ट्रिकल सिस्टीम मोठे होतात, चुकीच्या अलगाव प्रक्रियेचे परिणाम देखील अधिक गंभीर होतात. औद्योगिक सुविधा, बॅटरी ऊर्जा-स्टोरेज सिस्टीम, पीव्ही इंस्टॉलेशन्स आणि जनरेटर सिस्टीममध्ये लक्षणीय ऑपरेटिंग करंट्स समाविष्ट होऊ शकतात. योग्यरित्या निवडलेले पृथक्करण उपकरण देखभाल कार्य सुरू होण्यापूर्वी नियंत्रित विभक्त बिंदू स्थापित करण्यात मदत करते.

उच्च-वर्तमान चाकू स्विच अनेक व्यावहारिक फायदे प्रदान करू शकतो:

• स्पष्ट अलगाव:भौतिक ब्लेडची स्थिती सहज ओळखण्यायोग्य खुली स्थिती प्रदान करते.
• देखभाल समर्थन:एक समर्पित डिस्कनेक्ट पॉइंट नियोजित सेवा प्रक्रिया सुलभ करू शकतो.
• उच्च-वर्तमान सुसंगतता:इंस्टॉलेशनच्या वर्तमान आवश्यकतांनुसार मॉडेल निवडले जाऊ शकतात.
• यांत्रिक साधेपणा:मूलभूत ऑपरेटिंग यंत्रणा जटिल इलेक्ट्रॉनिक नियंत्रण प्रणालीवरील अवलंबित्व कमी करू शकते.
• सिस्टम एकत्रीकरण:वितरण कॅबिनेट, बसबार सिस्टीम, ESS उपकरणे आणि जनरेटर ऍप्लिकेशन्समध्ये चाकूचे स्विच समाविष्ट केले जाऊ शकतात.

उदाहरणार्थ, Soutya 0.4 kV ऊर्जा-स्टोरेज कॅबिनेटमधील ऍप्लिकेशन्सचे वर्णन करते जेथे PCS बंद झाल्यानंतर दृश्यमान अलगाव अंतर निर्माण करण्यासाठी मुख्य ब्रेकर नंतर स्विच स्थापित केला जाऊ शकतो.

200-4000A चाकू स्विचची मुख्य वैशिष्ट्ये काय आहेत?

उच्च-वर्तमान चाकू स्विचचे कार्यप्रदर्शन त्याच्या नाममात्र amperage पेक्षा अधिक अवलंबून असते. संपर्क संरचना, दाब, प्रवाहकीय साहित्य, यांत्रिक कॉन्फिगरेशन आणि स्थापना परिस्थिती या सर्वांचा दीर्घकालीन विश्वासार्हतेवर प्रभाव पडतो.

1. भिन्न ब्लेड कॉन्फिगरेशन

सौत्या च्या उत्पादन माहितीनुसार, 200A आणि 400A आवृत्त्या सिंगल ब्लेड वापरतात, तर 600A, 1000A आणि 1500A आवृत्त्या ड्युअल ब्लेड वापरतात. हे कॉन्फिगरेशन प्रवाहकीय संरचनेला विविध वर्तमान स्तर आणि यांत्रिक आवश्यकतांशी जुळवून घेण्यास अनुमती देते.

2. वर्धित संपर्क दाब

संपर्क दाब राखण्यास मदत करण्यासाठी ब्लेडच्या दोन्ही बाजूंना लीफ स्प्रिंग्स स्थापित केले जातात. स्थिर संपर्क दाब महत्त्वाचा आहे कारण खराब संपर्क प्रतिकार वाढवू शकतो, उष्णता निर्माण करू शकतो आणि विद्युत विश्वासार्हता कमी करू शकतो.

3. टिन-प्लेटेड प्रवाहकीय घटक

ब्लेड, कनेक्टिंग प्लेट्स आणि संपर्क टिन-प्लेट केलेले आहेत. हे पृष्ठभाग उपचार पृष्ठभाग संरक्षण आणि वायर कनेक्शनच्या संपर्क कार्यक्षमतेत सुधारणा करण्याच्या उद्देशाने आहे, जे विशेषतः विद्युत वातावरणाची मागणी करण्यासाठी संबंधित आहे.

4. दृश्यमान-ब्रेक अलगाव

चाकू स्विचचा सर्वात व्यावहारिक फायदा म्हणजे प्रवाहकीय मार्ग विभक्त झाला आहे याची दृश्यमानपणे पुष्टी करण्याची क्षमता. हे वैशिष्ट्य विशेषतः उपयुक्त आहे जेथे देखभाल कर्मचाऱ्यांना अलगावचे स्पष्ट शारीरिक संकेत आवश्यक आहेत.

5. उच्च-वर्तमान डिझाइन लवचिकता

मोठ्या स्थापनेसाठी, वर्तमान रेटिंग हजारो अँपिअरमध्ये वाढू शकते. हे उत्पादन श्रेणी उच्च-क्षमतेच्या बसबार प्रणाली, मोठ्या ऊर्जा-साठा उपकरणे, उपयुक्तता पायाभूत सुविधा आणि जनरेटर अनुप्रयोगांशी संबंधित बनवते.

मुख्य तपशील आणि कॉन्फिगरेशन काय आहेत?

मूल्यांकन करताना ए200-4000A चाकू स्विच, खरेदीदारांनी केवळ कमाल वर्तमान संख्येवर आधारित मॉडेल निवडण्याऐवजी इलेक्ट्रिकल रेटिंग, ब्लेड व्यवस्था, हेतू अनुप्रयोग, स्थापना स्थिती आणि लागू मानकांची तुलना करावी.

प्रकाशित उत्पादन पृष्ठ 4000A पर्यंतच्या प्रत्येक रेटिंगसाठी प्रत्येक तपशीलवार इलेक्ट्रिकल पॅरामीटर प्रदान करत नसल्यामुळे, खरेदीदारांनी उत्पादन ऑर्डर देण्यापूर्वी आवश्यक विद्युत प्रवाह, व्होल्टेज, पोल व्यवस्था, स्थापना पद्धत आणि अनुप्रयोगासाठी अचूक तांत्रिक डेटाशीटची विनंती करावी.

200-4000A चाकू स्विच कुठे वापरला जाऊ शकतो?

विस्तृत वर्तमान श्रेणी या प्रकारच्या स्विचला एकाधिक उच्च-वर्तमान विद्युत अनुप्रयोगांसाठी योग्य बनवते. सौत्या विशेषत: अनेक प्रातिनिधिक परिस्थिती ओळखतो.

औद्योगिक ऊर्जा स्टोरेज सिस्टम

औद्योगिक ESS कॅबिनेटमध्ये, चाकूचा स्विच मुख्य ब्रेकर नंतर दृश्यमान-ब्रेक अलगाव बिंदू म्हणून काम करू शकतो. हे तंत्रज्ञांना देखभाल दरम्यान स्पष्टपणे ओळखण्यायोग्य विभक्त बिंदू स्थापित करण्यास अनुमती देते.

लो-व्होल्टेज बस विभाग अलगाव

2000A, 2500A, आणि 3150A सारख्या मोठ्या-वर्तमान आवृत्त्या बस-टाय अलगाव अनुप्रयोगांसाठी वापरल्या जाऊ शकतात. Soutya या कॉन्फिगरेशन्सचे वर्णन कमी-व्होल्टेज बस-सेक्शन ऍप्लिकेशन्ससाठी योग्य आहे जेथे यांत्रिक अलगाव महत्वाचे आहे.

पीव्ही कंबाईनर बॉक्स ऍप्लिकेशन्स

फोटोव्होल्टेइक सिस्टममध्ये डीसी अलगावसाठी सानुकूलित कॉन्फिगरेशनचा वापर केला जाऊ शकतो. PV वातावरणात वापरताना, तथापि, स्विच विशेषतः सिस्टम व्होल्टेज, DC स्विचिंग आवश्यकता, चाप वैशिष्ट्ये आणि लागू मानकांसाठी निवडले जाणे आवश्यक आहे.

जनरेटर आणि उपयुक्तता अलगाव

जनरेटर ऍप्लिकेशन्समध्ये स्वयंचलित ट्रान्सफर स्विच उपकरणाच्या वरच्या बाजूला चाकूचे स्विच देखील ठेवता येतात. भौतिक अलगाव बिंदू देखभाल ऑपरेशन दरम्यान अनपेक्षित बॅकफीड टाळण्यास मदत करू शकतो. Soutya जनरेटर सिस्टमसाठी 3150A कॉन्फिगरेशन एक ऍप्लिकेशन उदाहरण म्हणून ओळखते.

आपण योग्य चाकू स्विच कसा निवडावा?

अभियांत्रिकी आणि खरेदी संघांसाठी, योग्य मॉडेल निवडण्यासाठी सिस्टम-स्तरीय मूल्यांकन आवश्यक आहे. खालील घटकांचा विचार करा:

1. रेट केलेले वर्तमान:सतत कार्यरत वर्तमान आणि आवश्यक डिझाइन मार्जिन निश्चित करा.
2. एसी किंवा डीसी अर्ज:निवडलेले कॉन्फिगरेशन विशेषतः इच्छित वर्तमान प्रकार आणि व्होल्टेजसाठी योग्य आहे की नाही याची पुष्टी करा.
3. व्होल्टेज रेटिंग:वास्तविक सिस्टम व्होल्टेजसह सुसंगतता सत्यापित करा.
4. शॉर्ट-सर्किट प्रतिकार आवश्यकता:संभाव्य दोष प्रवाह आणि आवश्यक प्रतिकार कालावधीचे मूल्यांकन करा.
5. ब्लेड कॉन्फिगरेशन:एकल- किंवा ड्युअल-ब्लेड व्यवस्था योग्य आहे की नाही याची पुष्टी करा.
6. स्थापना परिमाणे:कॅबिनेटची जागा, बसबार व्यवस्था, टर्मिनल आणि ऑपरेटिंग ऍक्सेस तपासा.
7. ऑपरेटिंग पद्धत:हँडल लोकेशन, फ्रंट ऑपरेशन, इंटरलॉकिंग आणि लॉकआउट/टॅगआउट आवश्यकता विचारात घ्या.
8. मानके आणि प्रमाणन:गंतव्य बाजार आणि प्रकल्पासाठी आवश्यक असलेल्या मानकांचे पालन केल्याची पुष्टी करा.

सर्किट ब्रेकरपासून चाकूचे स्विच वेगळे करणे देखील महत्त्वाचे आहे. चाकू स्विच प्रामुख्याने स्विचिंग आणि आयसोलेशन फंक्शन्ससाठी निवडला जातो आणि स्वयंचलितपणे ओव्हरकरंट किंवा शॉर्ट-सर्किट संरक्षणासाठी पर्याय मानला जाऊ नये. सिस्टीम डिझायनर्सनी त्यास योग्य अपस्ट्रीम आणि डाउनस्ट्रीम संरक्षणात्मक उपकरणांसह समन्वयित केले पाहिजे.

आपण स्थापना आणि देखभाल विश्वसनीयता कशी सुधारू शकता?

जरी एक मजबूत चाकू स्विच चुकीच्या पद्धतीने स्थापित केला गेला असेल किंवा अपुरी देखभाल केली गेली असेल तर ते खराब कार्य करू शकते. विद्युत अभियंते आणि देखभाल कार्यसंघांनी निर्मात्याच्या स्थापना सूचना आणि लागू विद्युत सुरक्षा नियमांचे पालन केले पाहिजे.

• स्विच रेटिंग वास्तविक सिस्टम आवश्यकतांशी जुळत असल्याचे सत्यापित करा.
• निर्मात्याच्या निर्दिष्ट आवश्यकतांनुसार सर्व कनेक्शन योग्यरित्या घट्ट केल्याची खात्री करा.
• दूषित होणे, ऑक्सिडेशन, जास्त गरम होणे किंवा असामान्य पोशाख यासाठी संपर्क पृष्ठभागांची वेळोवेळी तपासणी करा.
• जास्त प्रतिकार न करता ऑपरेटिंग यंत्रणा सहजतेने फिरते हे तपासा.
• पुरेसा क्लिअरन्स ठेवा आणि उर्जायुक्त घटकांशी अपघाती संपर्क टाळा.
• देखभाल करताना योग्य लॉकआउट/टॅगआउट प्रक्रिया वापरा.
• निर्दिष्ट इलेक्ट्रिकल रेटिंग किंवा ऍप्लिकेशन शर्तींच्या बाहेर कधीही स्विच ऑपरेट करू नका.

गंभीर स्थापनेसाठी, साइटच्या प्रतिबंधात्मक-देखभाल कार्यक्रमात नियतकालिक तपासणी समाविष्ट केली जावी. कोणतीही असामान्य तापमान वाढ, विकृतीकरण, खराब झालेले इन्सुलेशन, सैल कनेक्शन किंवा यांत्रिक विकृतीची तपासणी पात्र कर्मचाऱ्यांद्वारे केली पाहिजे.

वारंवार विचारले जाणारे प्रश्न

200-4000A चाकू स्विचसाठी कोणती वर्तमान रेटिंग उपलब्ध आहेत?

उत्पादन मालिका विस्तृत 200-4000A श्रेणी व्यापते. प्रकाशित पृष्ठ विशेषत: 200A आणि 400A साठी सिंगल-ब्लेड कॉन्फिगरेशन आणि 600A, 1000A आणि 1500A साठी ड्युअल-ब्लेड कॉन्फिगरेशन ओळखते. उच्च-वर्तमान आवश्यकतांसाठी, खरेदीदारांनी निर्मात्याकडे अचूक मॉडेल आणि कॉन्फिगरेशनची पुष्टी केली पाहिजे.

SYK18 चाकू स्विच कोणत्या मानकांचे पालन करते?

सौत्या सांगतात की SYK18 मालिका GB/T 14048.3 आणि IEC/EN 60947-3 नुसार डिझाइन केलेली आहे. प्रकल्प-विशिष्ट प्रमाणन आणि अनुपालन आवश्यकतांची अद्याप खरेदी करण्यापूर्वी पुष्टी केली पाहिजे.

चाकू स्विच सर्किट ब्रेकर बदलू शकतो?

सर्वसाधारणपणे नाही. चाकू स्विच मुख्यतः स्विचिंग आणि अलगावसाठी आहे. सर्किट ब्रेकर्स संरक्षणात्मक कार्ये प्रदान करतात जसे की ओव्हरलोडचा व्यत्यय आणि शॉर्ट-सर्किट परिस्थिती. दोन उपकरणे समन्वित विद्युत संरक्षण प्रणालीचा भाग म्हणून एकत्र काम करू शकतात.

उच्च-वर्तमान चाकू स्विच सामान्यतः कुठे स्थापित केला जातो?

ठराविक ऍप्लिकेशन्समध्ये औद्योगिक ESS कॅबिनेट, लो-व्होल्टेज बस विभाग, PV इलेक्ट्रिकल उपकरणे, वितरण बॉक्स, कंट्रोल पॅनेल, जनरेटर सिस्टम आणि मुख्य डिस्कनेक्ट पोझिशन्स यांचा समावेश होतो.

200-4000A चाकू स्विच खरेदी करण्यापूर्वी मी काय पुष्टी करावी?

रेटेड करंट, ऑपरेटिंग व्होल्टेज, AC/DC ऍप्लिकेशन, पोल व्यवस्था, शॉर्ट-सर्किट विसस्टँड आवश्यकता, इंस्टॉलेशनचे परिमाण, कनेक्शन पद्धत, ऑपरेटिंग यंत्रणा, मानके आणि कोणत्याही प्रकल्प-विशिष्ट प्रमाणन आवश्यकतांची पुष्टी करा.

निष्कर्ष

द200-4000A चाकू स्विचउच्च-वर्तमान स्विचिंग आणि दृश्यमान विद्युत अलगावसाठी एक व्यावहारिक उपाय आहे जेथे विश्वसनीय यांत्रिक ऑपरेशन आणि स्पष्ट देखभाल वेगळे करणे महत्वाचे आहे. Soutya ची SYK18 मालिका अनेक वर्तमान कॉन्फिगरेशन, लीफ-स्प्रिंग कॉन्टॅक्ट प्रेशर, टिन-प्लेटेड कंडक्टिव्ह घटक आणि औद्योगिक ESS, PV सिस्टीम, लो-व्होल्टेज बस विभाग आणि जनरेटर इंस्टॉलेशन्सवर पसरलेले ऍप्लिकेशन एकत्र करते. अभियंते आणि खरेदी व्यावसायिकांसाठी, योग्य मॉडेल निवडणे नेहमीच वास्तविक विद्युत मापदंड आणि प्रकल्पाच्या सुरक्षितता आवश्यकतांपासून सुरू केले पाहिजे.

जर तुम्ही औद्योगिक, व्यावसायिक, PV, ESS किंवा जनरेटर प्रकल्पासाठी विश्वसनीय उच्च-वर्तमान अलगाव उपाय सोर्स करत असाल तर,आमच्याशी संपर्क साधातुमचे आवश्यक वर्तमान रेटिंग, व्होल्टेज, कॉन्फिगरेशन, ऍप्लिकेशन अटी आणि तांत्रिक वैशिष्ट्ये यावर चर्चा करण्यासाठी. Soutya तुम्हाला तुमच्या इलेक्ट्रिकल सिस्टीमसाठी योग्य चाकू स्विच सोल्यूशनचे मूल्यांकन करण्यात मदत करू शकते आणि तुमच्या खरेदीच्या आवश्यकतांसाठी व्यावसायिक समर्थन प्रदान करू शकते.
